Egy tetszőleges vonalat egy másik tetszőleges vonal mentén elhúzunk, így kapunk egy felületet.
A cső, a forgástest, és a gömb ugyanennek az elhúzásnak speciális esetei.
Két lépésben készíthető el ez a felület:
- Először rajzolunk egy kontúrt, majd közvetlenül utána az elhúzást.
- A kontúr poligon is lehet.
- Az elhúzás felületnek közvetlenül a kontúr, poligon után kell lennie.
- A törések mindig az útvonal megfelelő szakaszai közötti szögfelezőben állnak.
- Ha az útvonal túl élesen fordul, előfordulhat, hogy a felület saját magát keresztezi, összekuszálódik!
A felület fény felé fordulását, vagyis láthatóságát nem lehet kifordítani, mint a poligonnak. Ilyenkor a körbejárás megfordítása ikonnal kell a kontúrt megfordítani.
Ha az elhúzást visszazárjuk a kezdőpontba, akkor a felület is összezáródik, a kezdőponton is lesz szögfelező.

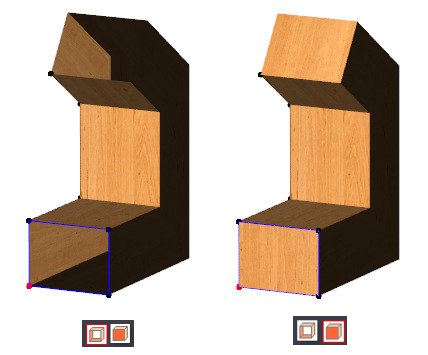

Ha a kontúrt zárjuk vissza és az elhúzást nem, akkor egy ikonpárral eldönthetjük, hogy az elhúzás két vége bezáródjon, vagy nyitva maradjon.
A textúrázás száliránya minden szakaszon az elhúzással párhuzamos.
Paraméterek

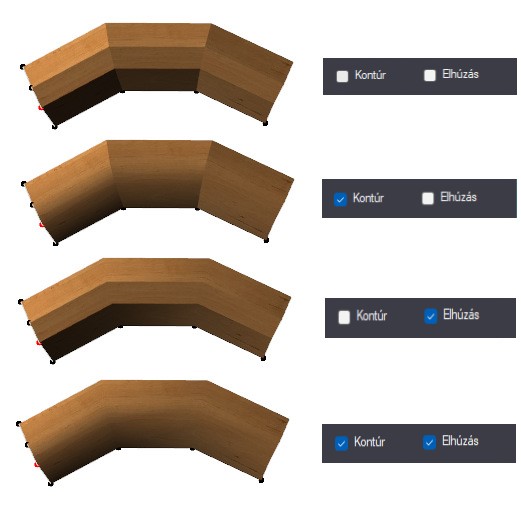

Simítás
Egymástól függetlenül állítható, hogy kontúr, vagy elhúzás irányba legyen-e simítás.
Sötétítés
A poligonhoz hasonlóan az egész felületet egységesen sötétíthetjük.
Cső
Az elhúzásnak egy speciális esete. Egy felülettel megoldható, mivel a kontúr mindig egy kör, aminek a sugarát a paraméterek között lehet állítani. Az elhúzás egy szabadon felvehető vonal.
Paraméterek
Simítás
Megegyezik az általános elhúzásnál leírtakkal.
Felbontás
A kontúr, vagyis a kör felbontása. Alaphelyzetben 12.
Sugár
A kör sugara. Alaphelyzetben 10.
Forgástest
Az elhúzásnak egy speciális esete. Az általánoshoz hasonlóan két felülettel oldható meg. Első lépés egy kontúr definiálása, ami egy szabadon felvehető vonal. A második lépésben két ponttal kell meghatároznunk a forgástest tengelyét. Az elhúzás egy tengely körüli kör lesz, amit már a program automatikusan kezel.
Paraméterek
Simítás
Megegyezik az általános elhúzásnál leírtakkal.
Felbontás
Az elhúzás, vagyis a kör felbontása. Alaphelyzetben 24.
Gömb
Az elhúzásnak egy speciális esete. Egy félkör kontúr elhúzása egy rá merőleges kör mentén, forgástestként is felfogható. Elég egyetlen pontot kijelölni, ez lesz a gömb középpontja. A sugarát a paraméterekben kell megadni.
Paraméterek
Simítás
Megegyezik az általános elhúzásnál leírtakkal.
Felbontás
A gömb mindkét irányú felbontása. Alaphelyzetben 24.
Sugár
A gömb sugara. Alaphelyzetben 0. Minden esetben meg kell adni!
