Objektum tervező alapok

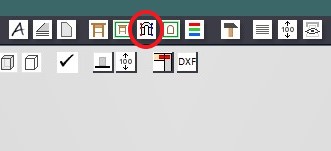

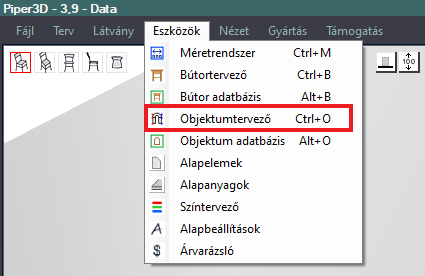

Ez az oldal szolgál minden olyan objektumnak a megszerkesztésére, amelyet nem lehet az alapelemekkel közvetlenül megjeleníteni.

Ide tartozik alapvetően a front, de minden más nem hasáb objektum is, a fogantyútól a csaptelepig, illetve az ún. .OBJ formátumú, külső programból származó modellek beillesztése is itt történik.

A bútor felépítése ezek alkalmazásánál is hasonló, mint a korpusz elemeknél. Ezeknél is szükség van alapelemre, csak ilyenkor nem maga az alapelem jelenik meg majd a rajzon, hanem egy itt megtervezett általános objektum, aminek a befoglaló formája lesz az alapelem.

Azt, hogy az alapelem milyen módban jelenjen meg, azt a bútortervező rész megjelenés oldalán állíthatjuk be.

Objektum típusok

Alapvetően 9 féle objektumot különböztetünk meg, amik .frt fájlformátumban vannak: Front, Fogantyú, Üveg, Munkalap, Lábazat, Vízvető, Fénytakaró, Párkányléc, Egyéb.

• Minden típust külön mappába mentünk és a bútor adatbázisban típusonként külön beállítások vonatkoznak rájuk.


• Az egyéb típust a kiegészítő elemekhez használjuk. Pl: székek, asztalok, serpenyők stb.

Pontok, felületek

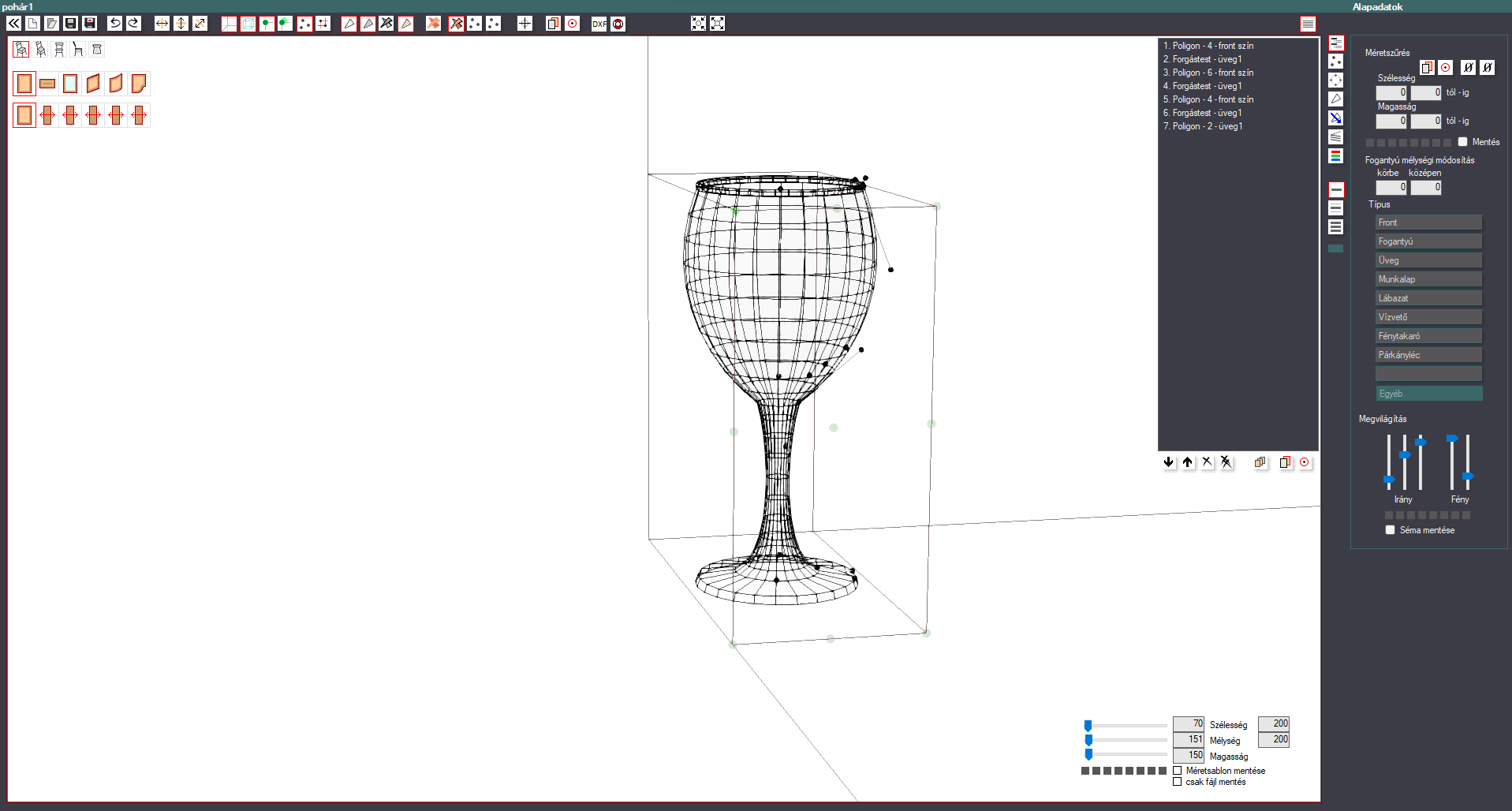

Az objektumok szerkezete két jól elkülöníthető részből áll: pontokból, és felületekből.

• Először pontokat kell definiálni, majd a pontokat összekötve felületeket.


• Felületnek tekintjük az összetettebb, szintén a pontokkal meghatározható alakzatokat is, pl. elhúzás, forgástest, gömb.


• Egy objektum több felületből állhat.


• Minden felületnek külön beállítható a színe.

Talppontok

A befoglaló forma 27 kitüntetett pontját (sarok- és felezőpontok) talppontoknak hívjuk.

A pontok a talppontokhoz köthetők, így a befoglaló forma méretváltozásait az objektum dinamikusan le tudja követni.

Front variációk

Minden frontnak 6×6=36 variációja, típusa lehetséges. Ezek közül választhatunk a két sorban elhelyezkedő 6 - 6 ikonnal.

• A felső sor minden tagjához tartozik az alsó sor valamelyik eleme.


•  Minden variáció egymástól tejesen független objektum.


• Ezeknek elsősorban a front típusnál van jelentőségük, de ott sem kötelező mindegyiket alkalmazni.



Befoglaló méret

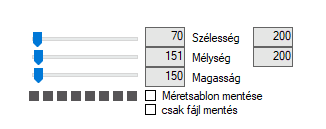

A jobb alsó sarokban állíthatjuk a befoglaló méreteket.

• Ezek állítása csak teszt jellegű, vagyis az objektum tervezését, ellenőrzését segíti, de nem mentődik el vele.


• A valódi mérete mindig annak az alapelemnek az aktuális mérete lesz, amihez majd hozzákötjük.


• A szélesség és mélység sorokban található jobb oldali mezőkben lehet az osztósíkok pozícióit állítani.


Megjelenés

• A felső sor ikonjaival állíthatjuk be, hogy mi jelenjen meg a rajzon, talppontok, pontok, felületek stb. A talppontoknál külön állítható, hogy csak a front felületen található 9 jelenjen meg, vagy az összes.


•  Beállítható, hogy a nem kijelölt felületek megjelenjenek átlátszón, vagy az összetett objektumok, cső, elhúzás, gömb stb. felületein látható legyen egy szerkezeti drótháló.

•  Az ikon segítségével a nézet ikonok beállításainak egy olyan kombinációja állítódik be automatikusan, ami az objektum normál megjelenítésének felel meg.


•  A teljes objektumot lehet tükrözni vízszintesen, függőlegesen vagy mélységben.


•  Másolás, beillesztés. A kimásolt objektumot átmásolhatjuk egy másik típusba, vagy akár egy másik beolvasott frontba.


• A jobb oldali ikonsorral választhatunk a különböző szerkesztő felületek, fülek közül.


• A kész elemet egy .frt kiterjesztésű fájlba menthetjük, típusonként külön alkönyvtárba, a ...\data\frontok\ alkönyvtár alatt. Az egyéb típus kivételével mindegyiknél adatbázis bejegyzés is történik, ahol további sok paraméter állítható be a front adatbázis oldalon.
