Látszó fenéklap beállítása felsőszekrényeknél

A modern konyhatervezés alapvető elvárása, hogy a felső szekrények alja – mivel ez a rész van leginkább szem előtt – esztétikailag tökéletesen harmonizáljon a bútor frontjaival. Ezt a Piper 3D-ben a látszó fenéklap funkcióval, illetve a korpusz szerkezeti kötésének módosításával érhetjük el.

Ez a bejegyzés lépésről lépésre végigveszi, hogyan állíthatod be vizuálisan és gyártáshelyesen a szekrényeket.

1. A vizuális beállítás (Anyagmegadás)

Első lépésként gondoskodnunk kell arról, hogy a látványterven a megfelelő anyag jelenjen meg a szekrény alján.

• Jelöld ki a módosítani kívánt felső szekrényt a 3D térben.

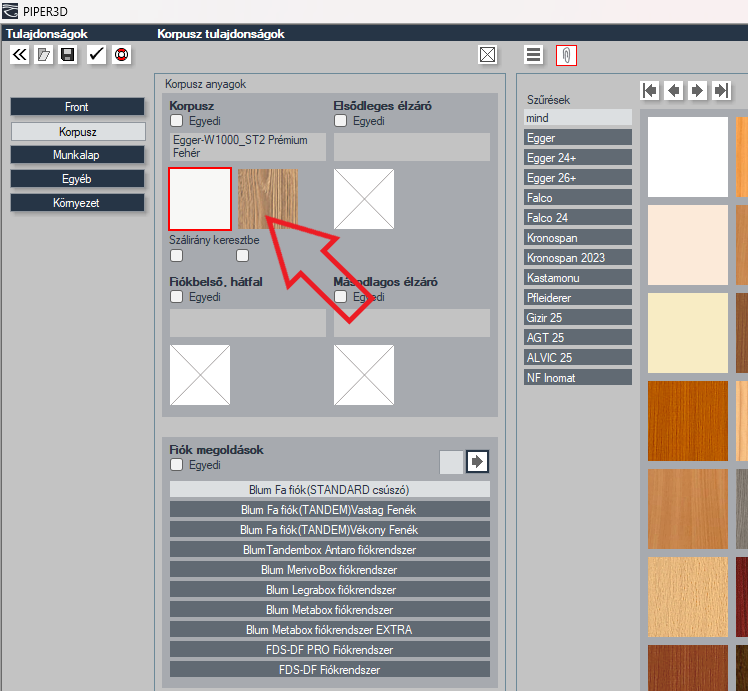

• Nyisd meg a Korpusz tulajdonságok ablakot.

• Keresd meg a bal oldali sávban a másodlagos korpusz színt.

• Rendeld hozzá a kívánt anyagot (pl. a fronttal megegyező textúrát vagy egy specifikus famintázatot a katalógusból).



2. A szerkezeti összeállítás módosítása

A puszta színmegadás nem elegendő a helyes lapszabászati kiíráshoz. A szerkezetet úgy kell módosítani, hogy a beállított látszó fenéklap jelenjen meg valamint praktikusan az oldallapok alá kerüljön, így eltakarva azok alsó élét.

• Kattints a szekrény Méretrendszer beállítások ikonjára.

• Válaszd ki a Normál felső szekrény metszet (F oldal alsó megoldás) ikonok közül válaszd ki azt a típust, ahol a fenéklap végigfut, és az oldallapok felülről ráülnek. Ekkor egy teljes homogén felületet fogunk látni.

• Szintén itt ebben a menüpontban a "Felső szekrény látszó fenéklap"  kapcsolót állítjuk . Ekkor a fenéklap fizikailag is "látszó" pozícióba kerül.



3. Műszaki ellenőrzés a Metszet nézetben

A hibátlan gyártás-előkészítéshez mindig ellenőrizd le a kötéseket a méretrendszerben!

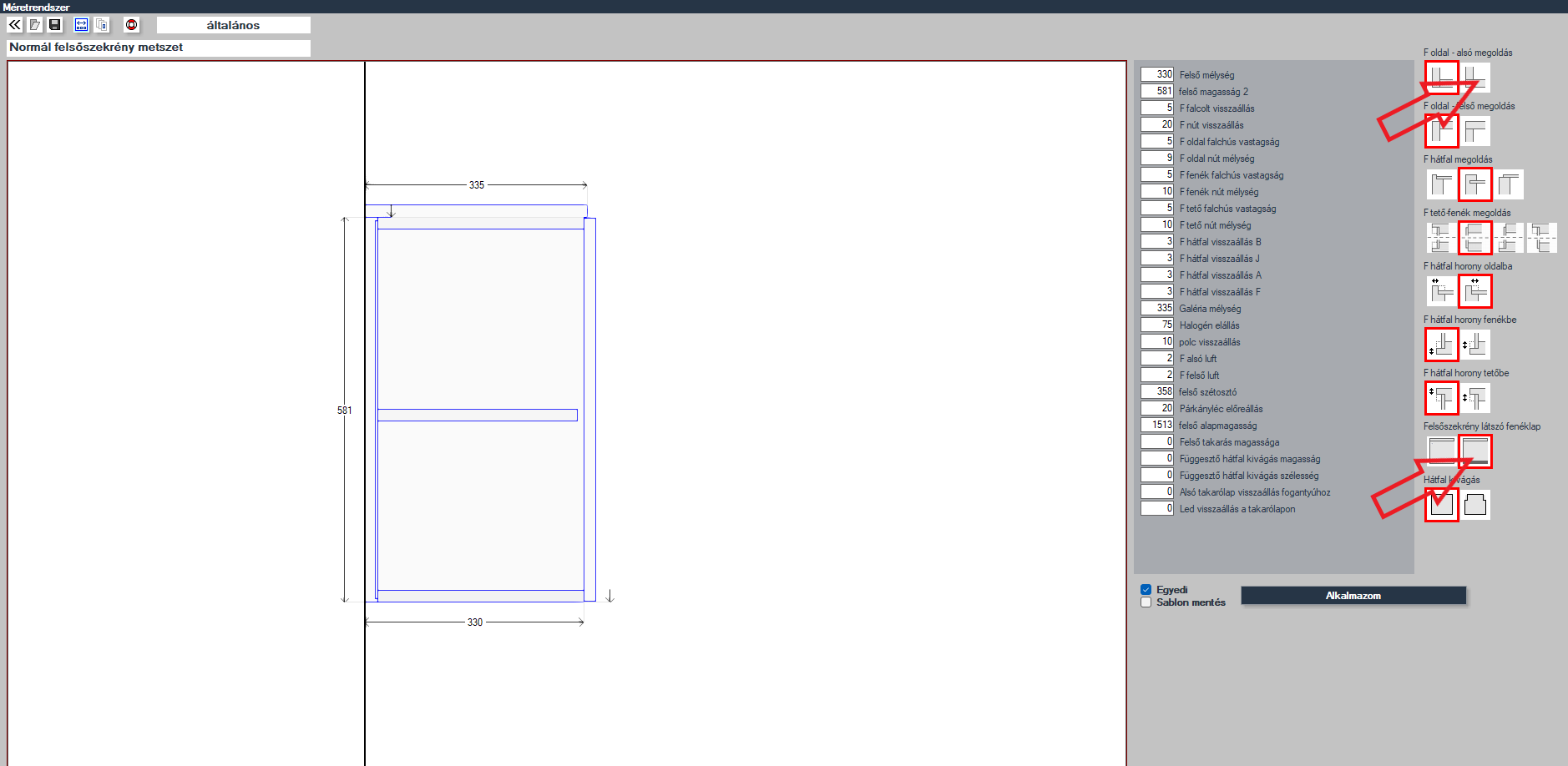

• Lépj be a Normál felsőszekrény metszet (Szekrény belső 2D) nézetbe.

• A műszaki rajzon vizsgáld meg a csatlakozásokat. Itt egyértelműen látnod kell, hogy a fenéklap tartja az oldallapokat.

• A jobb oldali paraméterlistában figyelj a hátfal kialakítására is! Látszó fenéknél a hátfal futása is változhat. Szükség esetén használd a „Függőleges hátfal a lapokig végig” vagy a ráütődő hátfal opciókat a szekrény technológiai igényeinek megfelelően.

💡 Profi Tipp a hatékonysághoz: Ha ezt a látszó fenéklapos kialakítást rendszeresen használod, a metszet nézetben az Egyedi jelölőnégyzet kiválasztásával rögzítheted ezt a specifikus beállítást. Így létrehozol egy saját szerkezeti sémát, és a jövőben nem kell minden szekrénynél újra végigkattintanod a folyamatot.

A további szoftveres trükkökért, friss adatbázisokért és haladó beállítási segédletekért érdemes rendszeresen figyelni a piper.hu hivatalos oldalát és letöltőközpontját.
