Hátfal kivágás beállítása felsőszekrények függesztőihez

Kategória: Piper 3D / Tervezés / Felsőszekrények / Gyártás-előkészítés Érvényes: 2026-os frissítéstől

Áttekintés

A Piper 3D program 2026-os frissítésének egyik új funkciója lehetővé teszi, hogy a felsőszekrények tervezésekor automatikusan és paraméterezhetően kialakítsuk a hátfal kivágását a szekrényfüggesztő vasalatok (sarkok) számára. Ez a beállítás nemcsak a 3D nézeten jelenik meg, hanem a gyártás-előkészítési dokumentációba és a műhelyrajzokba is automatikusan átkerül.

1. A funkció be- és kikapcsolása a 3D nézetben

A felsőszekrények sarkainál lévő hátfal kivágást egyszerűen aktiválhatja vagy deaktiválhatja közvetlenül a szekrény tulajdonságainál:

1. Jelölje ki a kívánt felsőszekrényt a tervező térben.

2. A képernyőn megjelenő gyorsbeállításoknál (a szekrény felső részénél megjelenő menüben) egy kapcsoló (gomb) segítségével aktiválhatja, hogy szeretné-e a hátfal kivágását vagy sem.

2. Kivágási méretek megadása a Méretrendszerben

A kivágás pontos dimenzióit a program Méretrendszerében lehet globálisan vagy egyedileg paraméterezni.

Lépések:

1. Nyissa meg a Méretrendszert.

2. A bal oldali listából válassza ki a „Normál felsőszekrény metszet” kategóriát.

3. A jobb oldali ikonok/kapcsolók között keresse meg az új, „Hátfal kivágás” funkciót.

A kapcsoló állapotai:

• Alapállapot (Nincs kivágás): A hátfal egyben marad, a program nem készít kivágást a sarkoknál.

• Aktív állapot (Kivágással): A program kivágja a hátfalat a megadott értékek alapján.

Beállítható paraméterek (Aktív állapot esetén): Miután aktiválta a kivágást, a paraméterlistában elérhetővé válik két új méret, amelyeket milliméterben adhat meg:

• Függesztő hátfalkivágás magassága: Meghatározza, hogy milyen magas legyen a kivágott rész.

• Függesztő hátfalkivágás szélessége: Meghatározza, hogy milyen széles legyen a kivágott rész.

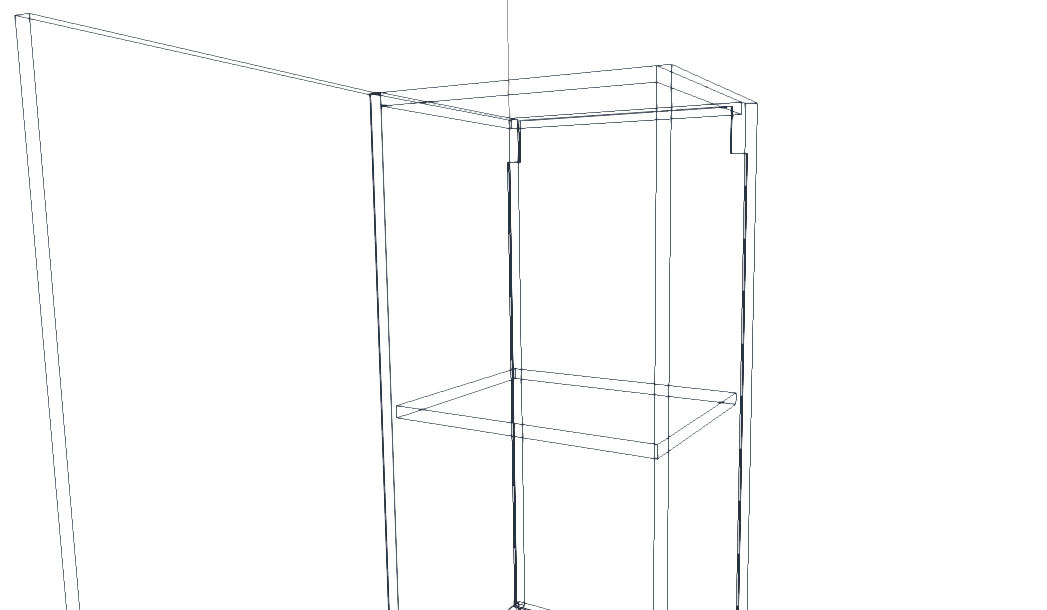

Miután beállította a kívánt méreteket, kattintson az „Alkalmaz” gombra. A 3D modell azonnal frissül, és a hátfal a sarkoknál a megadott méretek szerint kivágásra kerül.

3. Megjelenés a Gyártás-előkészítésben és a Műhelyrajzokon

A funkció legnagyobb előnye, hogy a beállított hátfal kivágások automatikusan bekerülnek a gyártási dokumentációba.

Műhelyrajzok kezelése és méretezése:

1. Navigáljon a Gyártás-előkészítés / Műhelyrajz modulba.

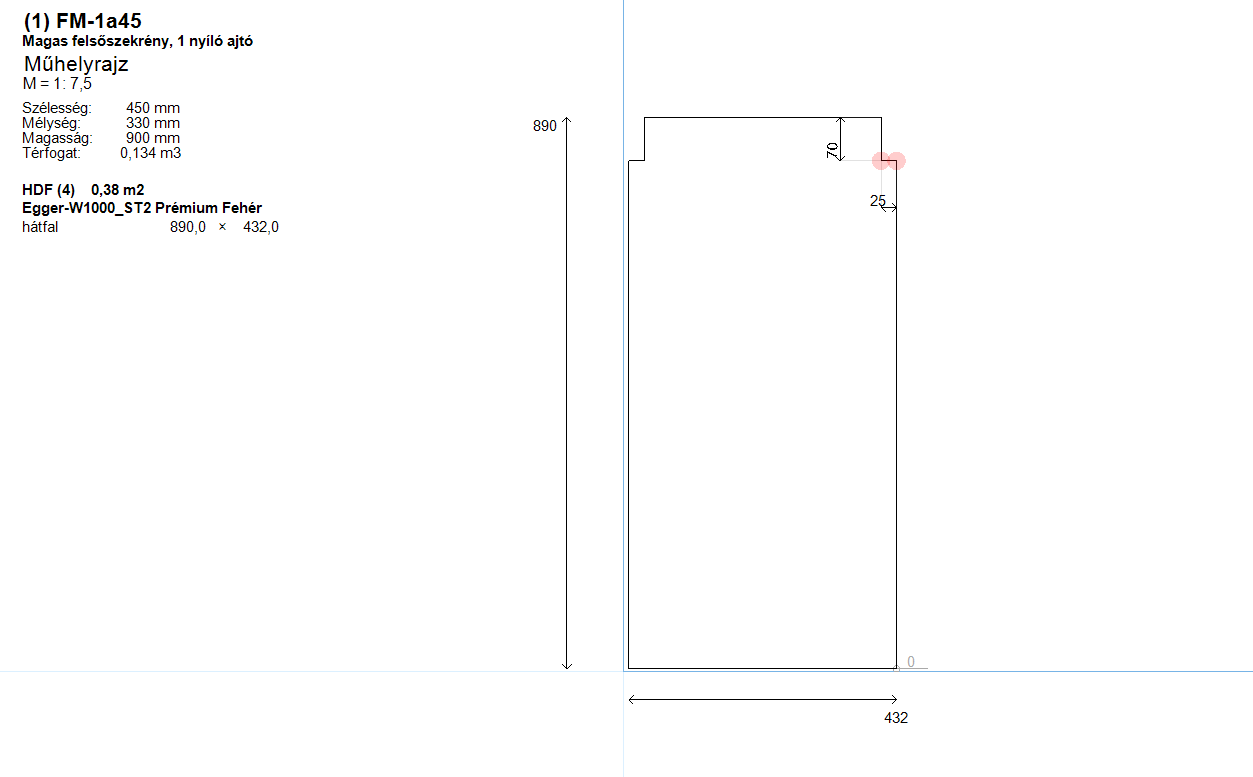

2. A rendszer automatikusan legenerálja a hátfal rajzát, amelyen már fizikailag is látszik a lépcsős kivágás a sarkokon.

3. Kézi méretezés lehetősége: Ha a gyártáshoz pontos méretvonalakra van szükség a rajzon, használja a méretező funkciót:

   • Hozza be a hátfal elölnézeti ábráját (vagy a teljes szekrény nézetet).

   • A méretező eszközzel kattintson a kivágás sarokpontjaira.

   • Húzza ki és helyezze el a méretvonalakat (szélesség és magasság) a rajzlap megfelelő pontjain.

4. A kész, feliratozott és beméretezett műhelyrajz ezt követően egyből kinyomtatható és átadható a műhelynek a pontos szabás és CNC megmunkálás céljából.
