Felsőszekrény rátét fenéklapok (alsó takarólapok) és integrált LED világítás beállítása a Piper 3D-ben

Érintett modul: Konyha adatbázis / Felsőszekrények Programverzió: Piper 3D (legújabb frissítés)

Áttekintés

A Piper 3D konyha adatbázisa egy új funkcióval bővült, amely lehetővé teszi három különböző típusú alsó takarólap (rátét fenéklap) hozzáadását a felsőszekrényekhez. Ezek az elemek esztétikusabb megjelenést, rejtett fogantyús (fogantyú nélküli) kialakítást, valamint integrált, precízen pozicionálható LED világítást tesznek lehetővé. A funkció a szoftverben található összes felsőszekrénnyel kompatibilis.

A funkció elérése

1. Helyezz el egy felsőszekrényt a tervezőtérben.

2. Jelöld ki a szekrényt.

3. A jobb oldali menüsorban válaszd a Csatolások menüpontot.

4. A lista legvégén (jobb oldalon lent) található a három új takarólap ikon.

A takarólap típusok és beállításuk

1. Alsó takarás front síkra

• Működése: A takarólap az ajtó (front) külső síkjáig ér ki.

• Alkalmazása: Keretes hatású bútorkialakításokhoz javasolt, ahol dizájnelemként elölről láttatni szeretnénk a takarólap élét.

• Méretezés: A takarólap egybefüggően kihúzható a teljes bútorhosszra (maximum 2750 mm hosszúságig nyújtható).

2. Alsó takarás korpusz síkra (Fronttal takart fenéklap)

• Működése: A takarólap csak a szekrénytest (korpusz) síkjáig ér, így a front alá kerül.

• Alkalmazása: Amikor azt szeretnénk, hogy a szekrényajtó takarja el az alátét lapot elölről.

• Szükséges beállítások a tökéletes takaráshoz:

  1. Lépj be a felső menüsorban az Eszközök / Méretrendszer menüpontba.

  2. Válaszd a Normál felsőszekrény metszet opciót.

  3. Keresd meg a Felsőszekrény alsó luft paramétert.

  4. Az ajtó meghosszabbításához és a rátakarás eléréséhez az alapértelmezett (pl. 2 mm) értéket állítsd negatívra (pl.: -18 mm).

  5. Kattints az Alkalmaz gombra. Ezzel az ajtó túllóg a korpusz síkján, és eltakarja a fenéklapot.

3. Alsó takarás fogantyú pozícióval (Rejtett nyitáshoz)

• Működése: A takarólap visszahúzott pozícióba kerül, így a front és a takarólap között benyúlási távolság (fogantyúrés) keletkezik.

• Alkalmazása: Fogantyú nélküli, modern konyhákhoz, ahol a felsőszekrény ajtaját alulról, a korpusz alá nyúlva nyitják.

• A benyúlási mélység beállítása:

  1. Lépj be az Eszközök / Méretrendszer / Normál felsőszekrény metszet menüpontba.

  2. Keresd meg az Alsó takarólap visszaállása fogantyúhoz paramétert.

  3. Az alapértelmezett érték 25 mm. Ezt tetszőlegesen módosíthatod (pl. 30 mm-re) a kívánt ergonómia eléréséhez.

  4. Kattints az Alkalmaz gombra.

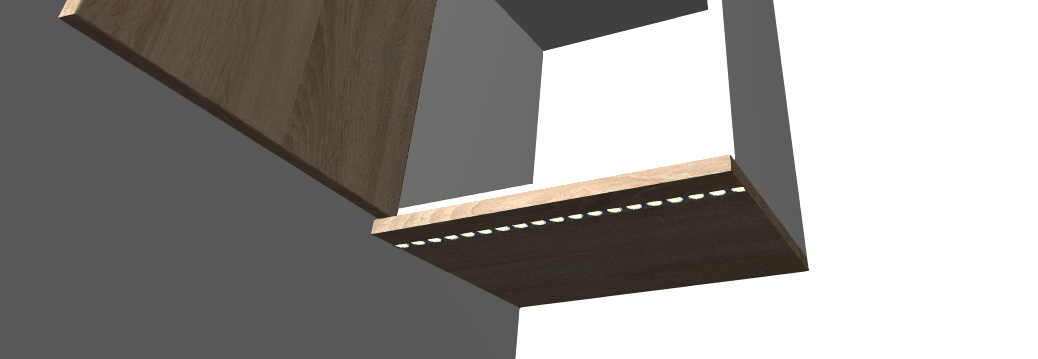

LED világítás csatolása és pozicionálása

Mind a három típusú takarólapra lehetőség van LED profil becsatolására a Csatolások menüponton belül.

A LED távolságának beállítása az első élhez képest: A LED szalag pozíciója a takarólap mellső élétől mérve milliméter pontossággal megadható.

1. Még a LED elem becsatolása előtt lépj az Eszközök / Méretrendszer / Normál felsőszekrény metszet menüpontba.

2. Keresd meg a LED visszaállás a takarólapon paramétert.

3. Állítsd be a kívánt értéket (pl. 40 mm).

4. Kattints az Alkalmaz gombra.

5. Ezt követően csatold a LED-et a szekrényhez a Csatolások menüből. A program pontosan a megadott távolságra fogja elhelyezni a fényforrást.
