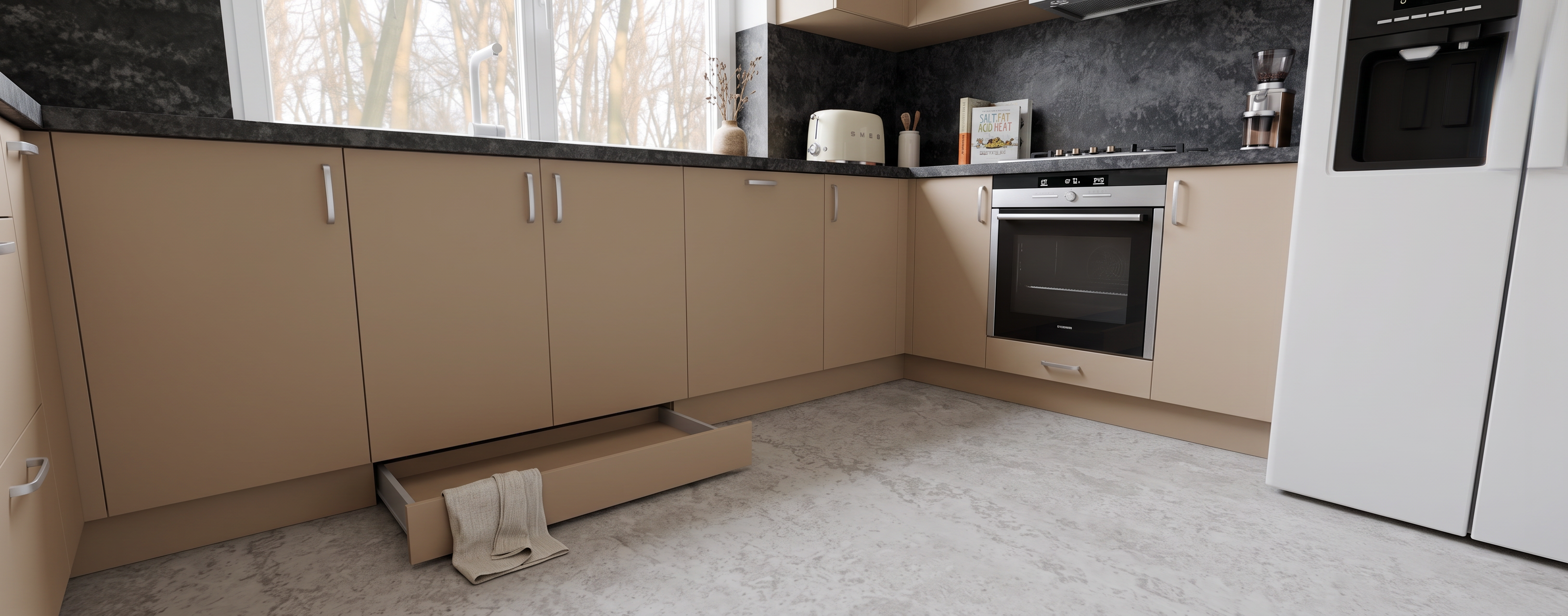

A Piper 3D szoftver új frissítésének köszönhetően immár lehetőség van lábazati fiókrendszerek gyors és egyszerű integrálására a tervekbe. Ez a funkció lehetővé teszi, hogy a kihasználatlan lábazati tereket praktikus tárolókká alakítsuk, és a tervezett fiókok automatikusan bekerüljenek a gyártás-előkészítési folyamatba is.
Milyen szekrényekhez használható? A lábazati fiókrendszer bármilyen olyan szekrényhez hozzáadható, amely lábazati magasságtól indul (például standard alsó szekrények, magas kamraszekrények).
Lépésről lépésre útmutató a beillesztéshez:
Szekrény kijelölése: A 3D térben kattintással jelölje ki azt a már lehelyezett szekrényt, amelynek a lábazatába a fiókot szeretné tenni.
Csatolások menü megnyitása: Navigáljon a "Csatolások" (vagy Csatolás) menüponthoz.
Fiókrendszer kiválasztása: A csatolható elemek listájának a legvégén keresse meg a "Lábazati fiókrendszer" (Lábazati_fiók) ikont.
Behelyezés: Egyetlen kattintással a szoftver automatikusan behelyezi a fiókot a kijelölt szekrény lábazati részébe.
Méretezés és beállítások:
Szélesség/Hosszúság módosítása: A behelyezett lábazati fiók mérete utólag is módosítható, egészen 1200 mm-es szélességig (vagy hosszúságig) nyújtható.
Mélységi pozíció: A fiókrendszer kialakítása automatikusan igazodik a bútorhoz: mindig a lábazat visszaállásának vonalától indul, és hátrafelé, egészen a falig tart.
Szerkezeti felépítés és gyártás-előkészítés: A program a lábazati fiókot teljes értékű fiókrendszerként kezeli a háttérben, így az azonnal, hibátlanul átkerül a gyártási modulba.
A fiókrendszer elemei: A modul tartalmazza a 2 db oldallapot, 1 db tetőlapot, 1 db merevítőlapot, valamint az összes szükséges fiókalkatrészt és vasalatot.
Megjelenés a kiírásban: A gyártás menüpontban generált alkatrészlistában (kiírásban) a lábazati fiók minden eleme (a korpusz elemek és a fiókalkatrészek is) automatikusan és tételesen megjelenik, így azonnal kész a gyártásra.
