Az alapelemekhez hozzárendelt megmunkálásokat, itt tudjuk méretezett rajzon megjeleníteni. Beméretezhetjük a furat, nút, falc tulajdonságait és pontos pozíciót az alkatrészen.

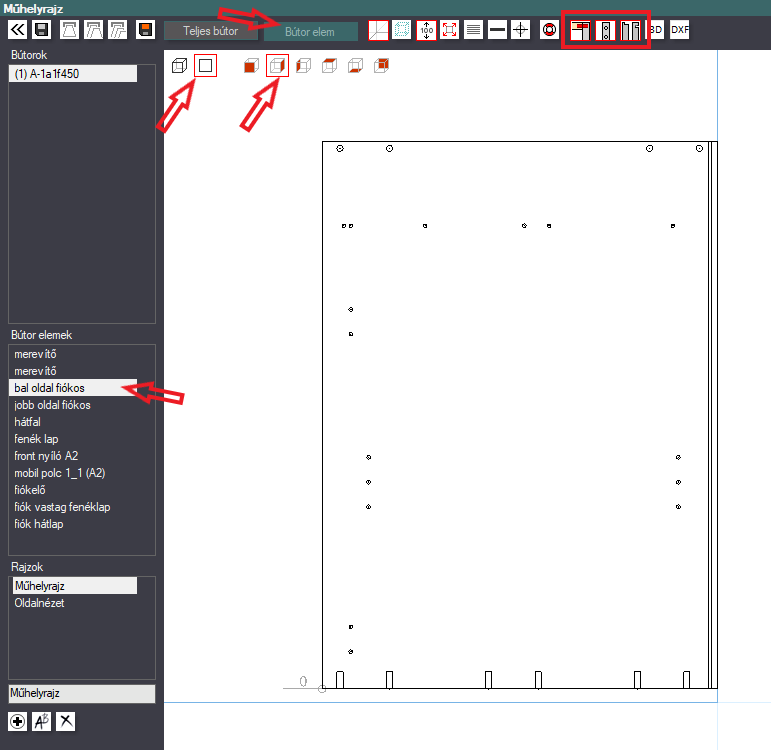

A felső ikonsoron kell kiválasztanunk mit szeretnénk megjeleníteni, furat, élfurat (csak furattal együtt jelenik meg), nút/falc, amihez a bútor elem és a sík nézet kiválasztása szükséges. Az elem megmunkált felületét szemből kell látnunk, így pl. egy bal oldal elemet jobbról kell nézni, amit a 6 irányváltó ikonnal válaszhatunk ki.

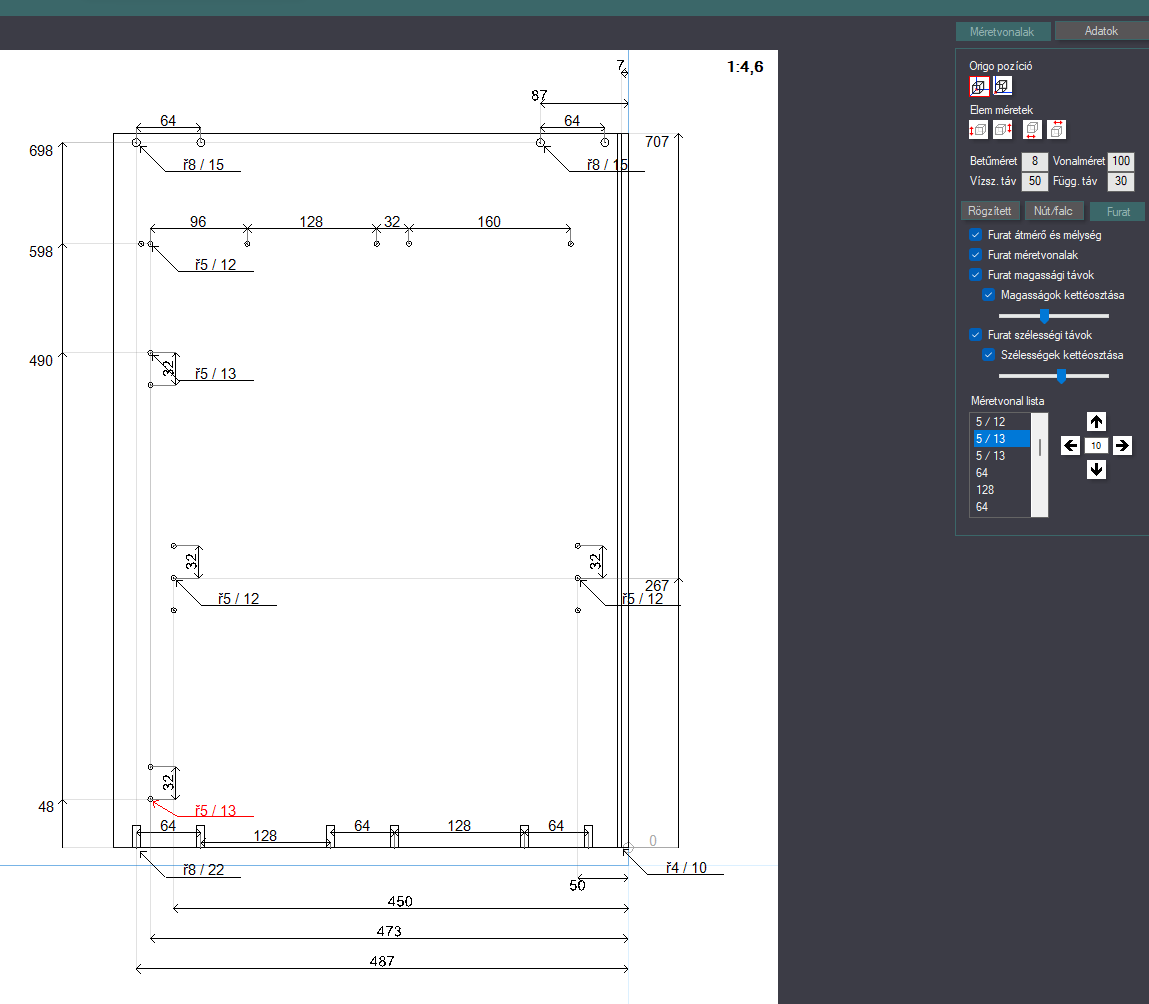

Jobb oldalon lehet a kijelölt, megmunkálásokat igény szerint méretezni. Kiválaszthatjuk, az elemnek melyik sarka legyen a kiindulópont a méretezéshez.
Az elemet két dimenzióban, 4 oldalán méretezhetjük.

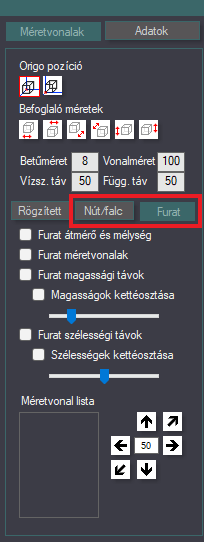

A méretezett rajzon állíthatjuk a számok méretét, a méretvonalak egymástól való távolságát, külön vízszintesen és függőlegesen is.
A kiválasztott megmunkálás szerinti lehetőségek jelennek meg a méretezéshez.
Pipákkal választhatunk, hogy melyik megmunkálás milyen tulajdonságokkal jelenjen meg, a szélességi vagy magassági méreteket csúszkával tudjuk kettéosztani.
Sok megmunkálást tartalmazó elemnél előfordulhat, hogy a számok egymásba érnek, ilyenkor a listából kiválasztva (piros színű lesz a rajzon) egyesével tudjuk eltolni a méreteket.
Mentés, nyomtatás:
Bal oldalon a műhelyrajznál leírtak szerint választhatunk a lehetőségek közül.
A ikonra kattintva, exportálás előtt még elforgathatjuk, hogy a megmunkáló gép, specifikációinak megfelelő állományt kapjunk.
A dxf fájlt alapértelmezés szerint, a Piper3D > Data > dxf > muhelyrajz mappába menti.
Kulcsszavak: #megmunkálás #furat méret #nút falc méret #dxf #műhelyrajz #élfurat
