Új méretvonalak felvételével műhelyrajzunkon bármilyen, számunkra szükséges méretet kiírhatunk.
A méretvonalak mentése után az adott bútor mindig az általunk itt felvett méretvonalakkal fog megjelenni a műhelyrajzon, más tervekben is.

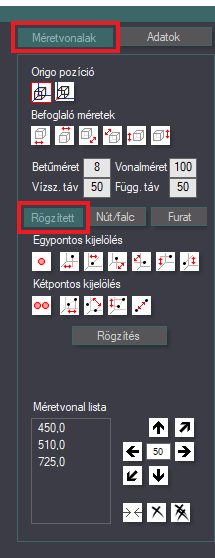

Méretvonalak hozzárendelése a rajzokhoz
- Először választanunk kell az ikonok közül, hogy milyen méretvonalat szeretnénk. Többet is lehet egyszerre. Ezek rögtön megjelennek a rajzon színesen.
- Majd nyomjuk meg a rögzítés gombot, aminek hatására a méretvonalak hozzárendelődnek a rajzhoz. Megjelennek a listában az értékeik, és a rajzon feketére váltanak, és ott maradnak.
- Végül elrendezhetjük a rögzített méretvonalakat.
Alapvetően három különböző típusú méretvonalat tudunk létrehozni.

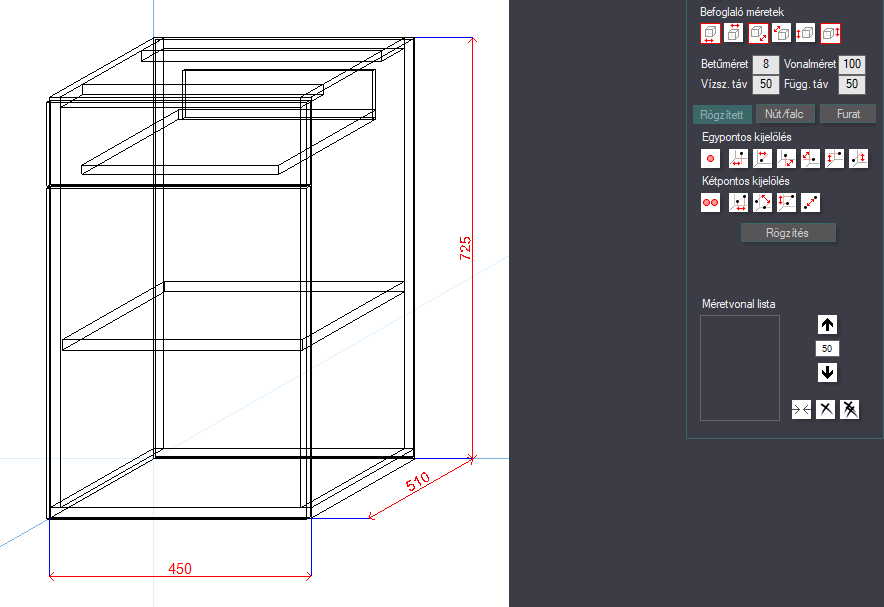

Befoglaló forma méretvonalai

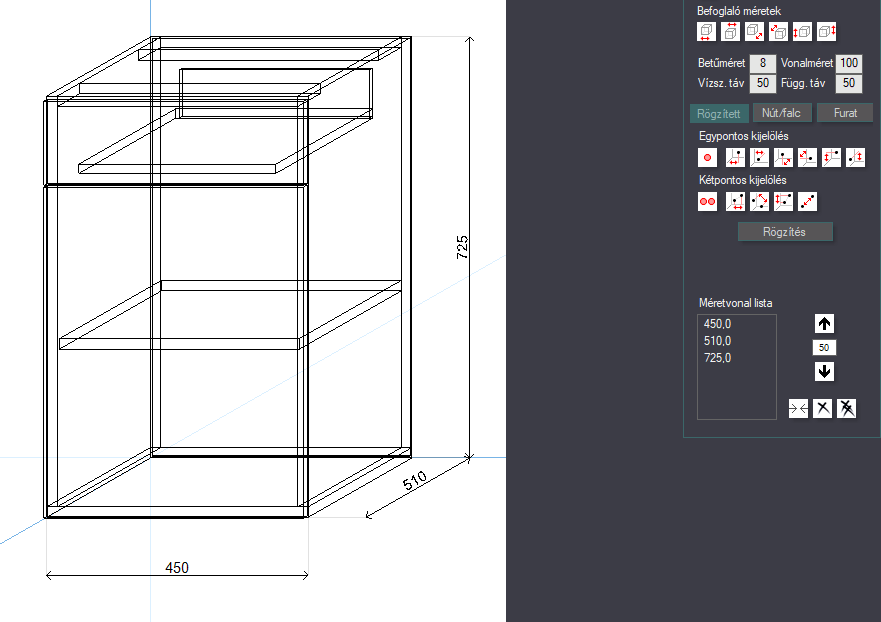

A felső ikonsoron találjuk a befoglaló forma méreteit. (korpuszméretek). Először jelöljük be a szükséges méretvonalak ikonjait, majd nyomjuk meg a rögzítés gombbot.

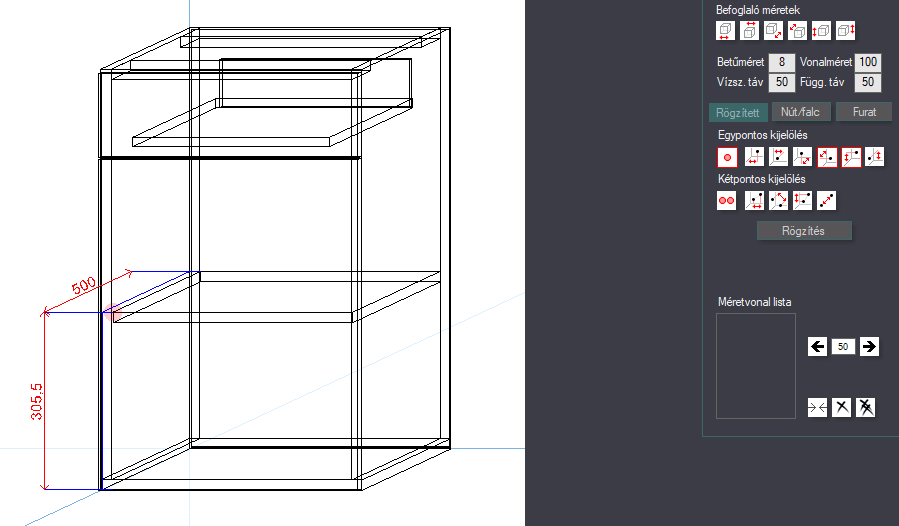

Egy kiválasztott pont méretvonalai
Ezen a soron az egy kiválasztott ponthoz tartozó méreteket választhatjuk. Ezek tulajdonképpen a kijelölt pont pozíciói, vagyis távolságaik a koordináta síkoktól, a befoglaló forma széleitől. Először kapcsoljuk be a bal szélső ikont, majd jelöljünk ki a rajzon egy tetszőleges sarokpontot, ami körül egy kis piros pötty jelenik meg. Utána jelöljük be a szükséges méretvonalak ikonjait, majd nyomjuk meg a rögzítés gombbot.

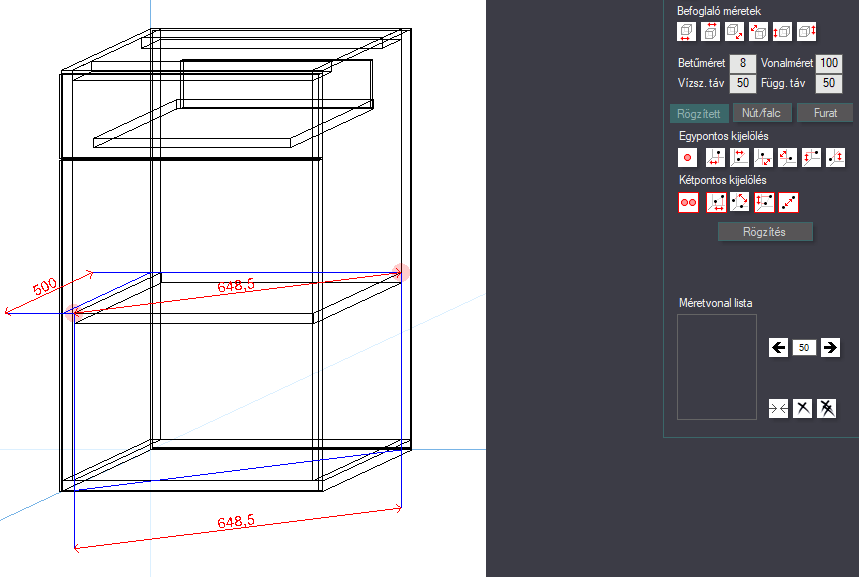

Két kiválasztott pont méretvonalainak mutatása

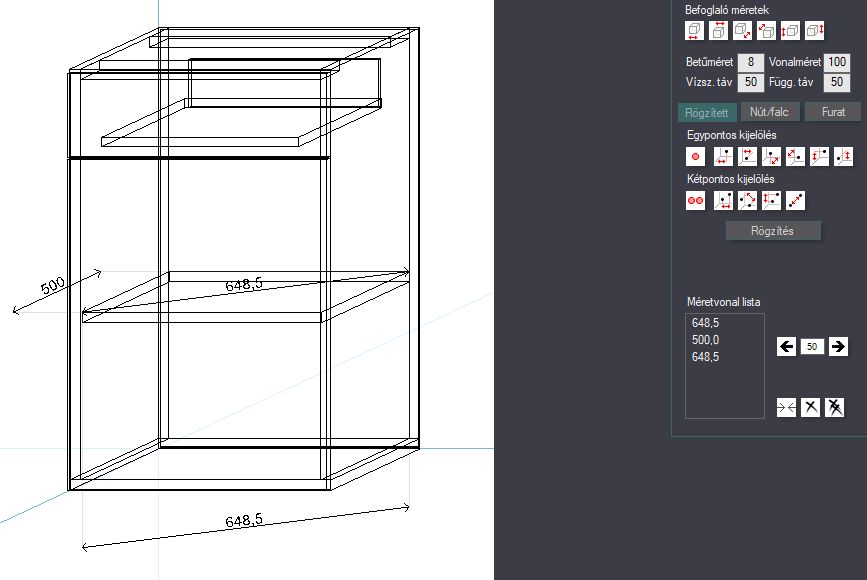

Az alsó soron a két kiválasztott ponthoz tartozó méreteket választhatjuk. Itt tetszőlegesen kiválasztott két sarokpont közötti távolságot, illetve a vetületeit a koordináta síkokra tudjuk ábrázolni. A menete hasonló az előzőhöz. Először kapcsoljuk be a bal szélső két pöttyös ikont, majd jelöljünk ki a rajzon két tetszőleges sarokpontot. Utána jelöljük be a szükséges méretvonalak ikonjait, majd nyomjuk meg a rögzítés gombbot. A pöttyös ikonok visszakapcsolásával a piros pontok eltűnnek.
FONTOS!
Két térbeli pont vetületeinek méretvonala más eredményt adhat, ha axonometriában, vagy ha síknézetben ábrázoljuk! Mindig előbb állítsuk be a geometriai nézetet, és csak utána a méretvonalakat!
Figyelem! Ha rögzítés után váltunk axonometriából síknézetre, vagy fordítva, akkor hibás értékeket kaphatunk!
Méretvonalak rendezése
A rögzített méretvonalakat a listában kijelölhetjük, majd a nyíl ikonokkal mozgathatjuk a nyilak közötti értékkel. Ha a Shift billentyűt nyomva tartjuk, akkor az érték tízszeresét veszi, a Ctrl billentyűvel pedig a tizedrészét. A törlés ikonokkal törölhetjük a méretvonalakat egyenként, vagy egyszerre.

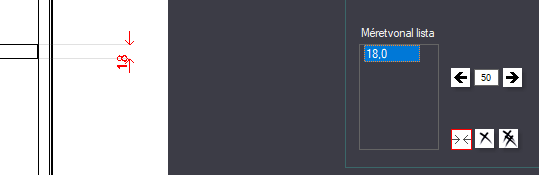

A külső méretvonal ikon bekapcsolásával a közeli pontok méretvonalait kifordíthatjuk.
