Műhelyrajz

A pirossal bekeretezett gombbal kerülünk a gyártás-előkészítő oldalról a Műhelyrajz oldalra.

A gyártás-előkészítő részbe bekerült bútorokról, vagy azok részleteiről készíthetünk itt méretezhető, drótvázas, axonometrikus vagy síknézeti rajzokat elemlistával. Az alkatrészeket megjeleníthetjük 3D-ben, méretezhetjük a megmunkáláshoz tartozó adatokkal és DXF fájlba is exportálhatjuk a további feldolgozáshoz.

A rajzon csak a négyzetméteres (lap) anyagok jelennek meg.

Választó listák

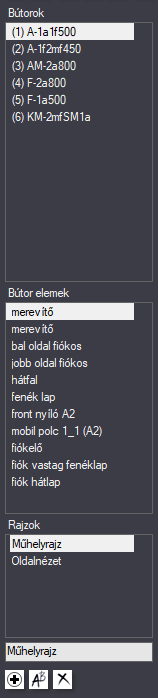

Bal oldalon található három lista egymás alatt.

• A felsőben találhatók a szobába berendezett, és gyártásra engedélyezett bútorok nevei.


• A középsőben a felső listán kijelölt bútor négyzetméteres (lap) elemei láthatók. Ebben a listában egyszerre több sor is kijelölhető. Ha a teljes bútor nézetben vagyunk, akkor az itt kijelölt elem(ek) pirosan jelennek meg a rajzon és a listában is. Ha a bútor elem nézetben vagyunk, akkor a rajzon és a listán is csak az itt kijelölt elemek fognak megjelenni. Ha azt szeretnénk, hogy ne legyen semmi kijelölve, akkor vagy a lista üres részére kattintunk, vagy a listán jobb egérgombbal.


• Az alsó lista a kiválasztott bútorhoz tartozó rajzok neveit tartalmazza. Minden bútorról több rajz is készíthető. A lista alatt található ikonokkal lehet új rajzot felvenni, vagy egy meglévő nevét átírni, vagy egy rajzot törölni. Az itt beírt név a listában is meg fog jelenni. A listára kattintva tudunk a rajzok közül választani.

Nézet

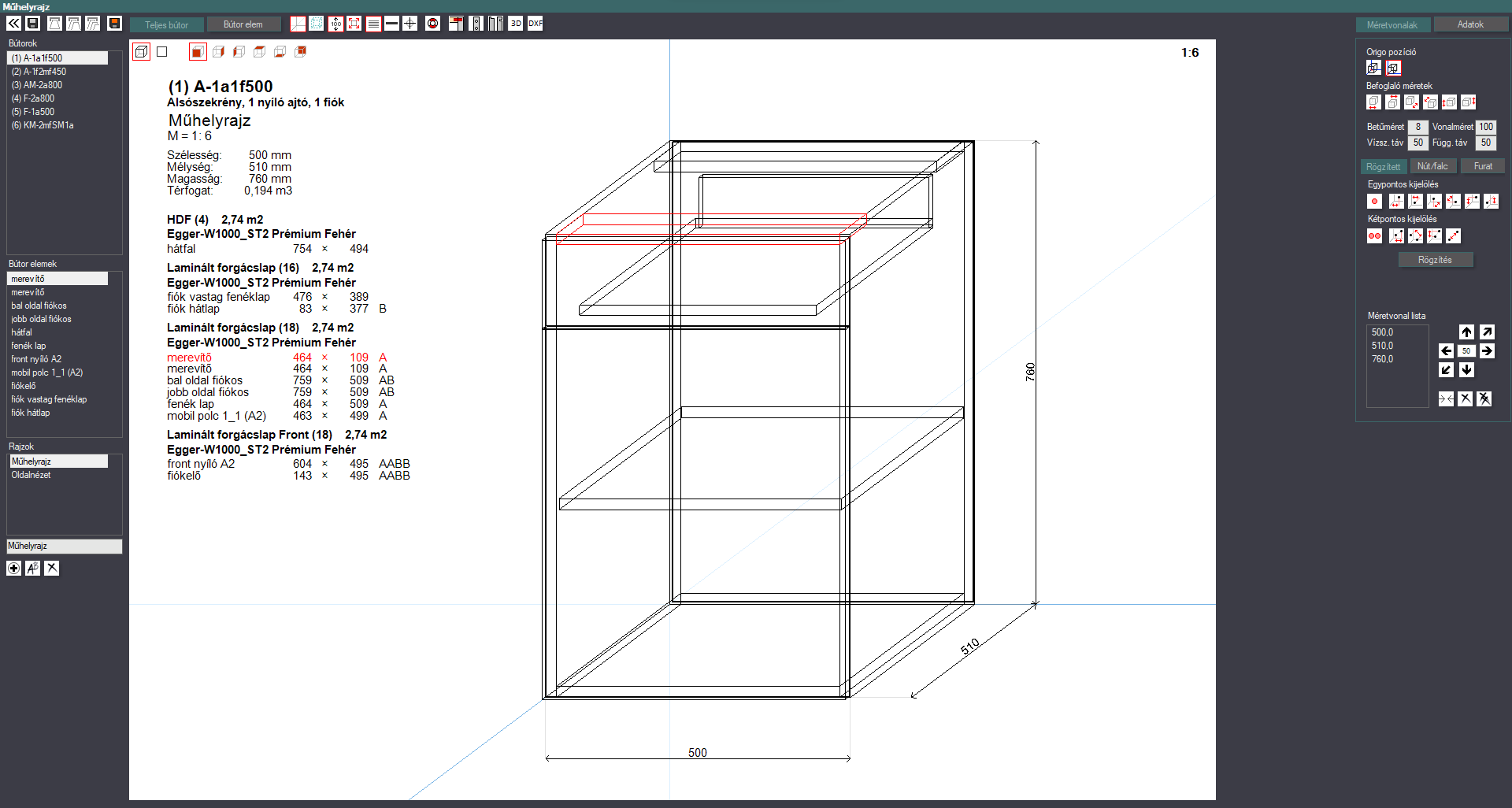

• A rajz felület bal felső sarkánál találhatók a nézet beállításainak ikonjai. A felső soron állíthatjuk be, hogy a rajzon mi jelenjen meg, az alsón pedig, hogy hogyan.

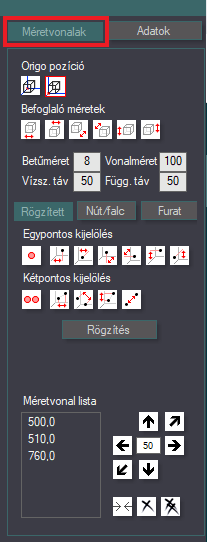

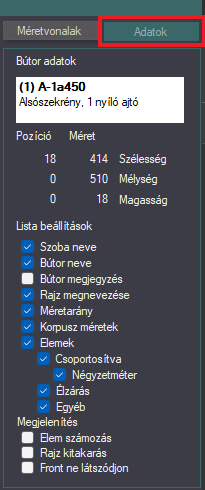

• A szöveges gombpárral választhatunk, hogy teljes bútor rajzot, vagy csak a kijelölt bútor elem, vagy elemek rajzát szeretnénk megjeleníteni. Az ikonokkal kapcsolhatjuk be sorra a megjeleníthető rajzi elemeket: koordináta rendszer, befoglaló forma körvonala, méretvonalak, robbantott rajz, lista. A méretvonalak és a robbantott rajz ikonok egymást kioltják, vagyis robbantott rajzon nem lehet méretezni.

  Az ikon bekapcsolásakor a bútor elemek vastagabb vonallal rajzolódnak ki. Ezt főleg részletrajzoknál érdemes alkalmazni.

  ikonnal a kezdő nézetet állíthatjuk vissza.

  Furatok, élfuratok és nút/falc megjelenítése, csak bútor elem és a síknézet kiválasztásával működik. A furatok megtekintéséhez a felületet szemből kell nézni, az irányt ikonokkal kell kiválasztani.

  A kiválasztott elemet 3D-ben jeleníti meg a kiválasztott megmunkálással.

  Az elem mentése DXF fájl formátumba.


• Az alsó soron két geometriai nézet választási lehetőségünk van. Az elsőn állíthatjuk be, hogy axonometriában, vagy síknézetben ábrázoljunk. A másodikon hat lehetőség közül választhatunk, hogy a tárgyat milyen irányból nézzük.


• A rajz helyzetét a felületen egérrel állíthatjuk, hasonlóan, mint a berendezés folyamán. Bal egérgombot nyomva tartva lehet a rajzot a felületen mozgatni.


• A jobb egérgombbal az axonometria mélységi iránya állítható. A görgővel állíthatjuk a méretarányt (nagyítás, kisebbítés).


• A felület jobb felső sarkában folyamatosan láthatjuk kiírva a méretarányt. Ha ide kattintunk, akkor egy lista jelenik meg egy pár előre definiált méretaránnyal, amiből válaszhatunk. Ez az arány a nyomtatott rajzra vonatkozik, és természetesen axonometriánál csak a vízszintes és függőleges vonalakra.


• A nézet minden változtatása az adott rajzon automatikusan mentődik.

Nyomtatás

•  A nyomtatás során egy az egyben azt kapjuk, ami a rajz felületen megjelenik. Ez a felület tulajdonképpen nyomtatási előképnek (print preview) is megfelel.


• Három nyomtatási lehetőségünk van:


  • Az elsőnél csak az aktuális rajzot nyomtatjuk ki.


  • A másodiknál az aktuális bútor összes rajzát,


  • míg a harmadiknál az összes bútor összes rajzát tudjuk egy menetben kinyomtatni.

Mentés

•  Bármilyen változtatás, beállítás az aktuális bútorhoz a szobában automatikusan mentődik.


• Ezek az információk, vagyis a rajzok, a szobával együtt elmentődnek, és persze vissza is olvashatóak.


• Amennyiben a mentés ikont megnyomjuk, akkor a műhelyrajz (az adott bútor összes rajza) az adatbázisba is elmentődik az adott bútorhoz kezdőértékként. Ez azt jelenti, hogy ezentúl bármikor ezt a bútort berendezem egy helyiségbe, akkor a most elmentett műhelyrajz automatikusan a bútorhoz hozzá lesz rendelve.


• Amennyiben az ikon megnyomása közben a Ctrl billentyű is le van nyomva, akkor a műhelyrajz egy általános kezdő értékként lesz elmentve. Ez azt jelenti, hogy minden olyan bútornak ez lesz a kezdő beállítása, amelyhez nem lett saját beállítás elmentve. Itt arra kell vigyázni, hogy csak befoglaló méretvonalakat alkalmazhatunk, mivel a többi méretvonal bútor elemekhez kötött, ami viszont minden bútornál más és más lehet.


•  A kép mentése ikonnal az aktuális rajzot kép formátumban (.jpg) tudjuk elmenteni.
