Az optimalizáláshoz használt táblák, maradékok kezelése és a vágás tulajdonságainak beállításai.

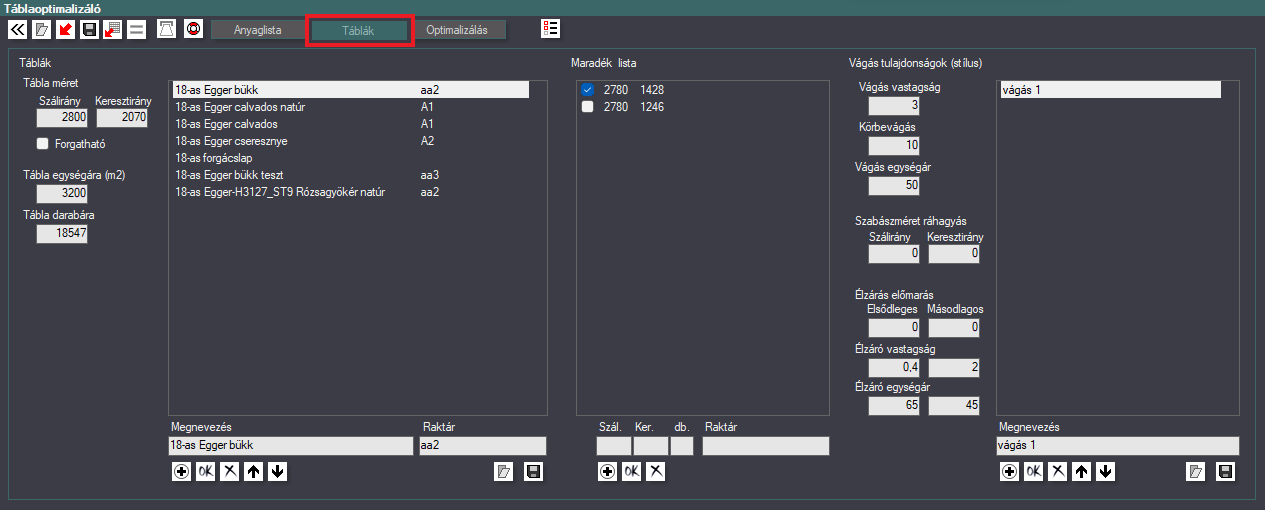

Táblák
- A bal oldali területen lehet a táblákat megadni, tábla neve, méretei, forgathatósága, és az egységára.
- A forgatható bekapcsolásával a listába kerülő összes elem automatikusan forgatható lesz. Természetesen a listában ezek akár egyenként is bármikor módosíthatók.
- A tábla ára itt független az alapanyagoknál felvett ártól!
- A Raktár oszlopba felvihetjük a tábla, illetve maradék raktári helyét.
Maradék lista
- Minden mentett táblához külön-külön egy maradék lista kapcsolható. Ez a lista, az alatta található mezőkbe beírt értékekkel (szálirányú méret, keresztirányú méret, darabszám), és az új ikon használatával manuálisan is feltölthető.
- A lista elemek előtt található kapcsolókkal lehet meghatározni, hogy az optimalizálás az adott maradékot használja-e fel.
- Optimalizálás után a maradék lapok listája aktualizálható, vagyis a felhasznált lapok törlődnek, és az új maradékok pedig automatikusan bekerülnek a listába.
- A listában csökkenő méret sorrendben jelennek meg az elemek.
Vágás tulajdonságok (stílus)
- Itt állíthatók be a vágás paraméterei: vágásvastagság, körbevágás, szabászméret ráhagyás, élzárás előmarás, élzáró vastagság, árak.
- A szabászméret ráhagyással azokat az értékeket lehet megadni külön szálirányban és keresztirányban, amennyivel a tervezett értéknél nagyobbra kívánjuk szabni az elemeket, pl. speciális élmegmunkálások miatt. (gyalulás, marás stb.) Az értékek oldalanként értendők, tehát pl. 10 mm-es ráhagyásnál a szabász méret 20 mm-el lesz több. Az élzárásokat nem veszi figyelembe.
- Az élzárás előmarás viszont az élzárásokat veszi figyelembe. Külön megadható az elsődleges, és a másodlagos élzáráshoz tartozó előmarás érték. A lapok méretei az élzárásoknak megfelelően a megadott méretekkel nagyobbak lesznek.
- Az itt megadható élzáró vastagságokat a program csak a manuálisan bevitt elemeknél veszi figyelembe. A berendezésből bekerült elemeknél az ott beállított vastagságokkal számol a program. Az árak függetlenek a gyártás-előkészítőben használt áraktól.
Minden listába az új ikonnal vihetünk be új elemet, az ok ikonnal módosíthatjuk az értékeket, törölhetünk, mozgathatunk sorokat.
