Méretek

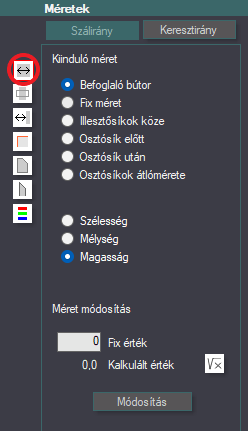

A jobb oldali eszköz fülek első eleme a méretek megadása.

• Az alapelemhez választott anyag mértékegységének függvényében tudjuk a méretet 1, 2 vagy 3 dimenzióban állítani. Folyóméteres elemnél csak hosszúság állítható, négyzetméteres elemnél szálirány és keresztirány, köbméteres elemnél szélesség, mélység és magasság.


• A szükséges méret meghatározása 2 részből tevődik össze. Az első egy kiinduló méret, a második pedig ennek a módosítása.



Kiinduló méret

6 féle lehetőség van, mindegyik további (max. 4) változattal.

1. Befoglaló bútor, aminek 3 lehetősége van (szélesség, mélység, magasság). Ilyenkor a kiinduló méret a majdani bútor befoglaló formájának a kiválasztott mérete.

2. Fix méret, itt nincs al-változat, a kiindulási méret ilyenkor 0. A kívánt értéket a módosításban kell megadni.

3. Illesztő síkok köze, itt sincs al-választási lehetőség. Ilyenkor a kiindulási méret annak a két illesztő síknak a távolsága, amelyek között az alapelem van.

4. Osztósík előtt, itt két lehetőség van: szélesség vagy mélység. A kiindulási méret az osztósíknak az origótól mért távolsága, vagyis a pozíciója.

5. Osztósík után, ez ugyanaz, mint az előző, csak ez nem az origótól, hanem a befoglaló forma ellenkező szélétől mért távolság.

6. Osztósíkok átló mérete, itt 4, ábrával illusztrált variáció között lehet választani.

Módosítás

• Ez két értékből adódik össze, egy fix és egy kalkulált értékből. A kalkulált érték a kalkulációs táblázaton állátható be, amely a  ikonnal nyitható meg.

A beállításokat a módosítás gombbal lehet érvényesíteni.
