Saroklevágások

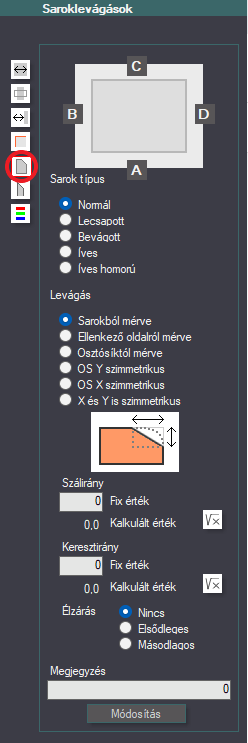

A jobb oldali eszköz fülek ötödik eleme.

• Az alapelemek mind a 4 sarkára meghatározhatók saroklevágások. A felül lévő ábra sarkaira kattintva lehet a sarkok közül választani.


• Első lépés a sarok típusának kiválasztása, aminek 5 variációja van.

  1. - Normál: Ilyenkor nincs saroklevágás.

  2. - Lecsapott: A sarkot ferdén, egy vágással vágjuk le.

  3. - Bevágott: Itt kettő, az élekre merőleges bevágás történik.

  4. - Íves: Az egyenes törés nélkül, folyamatosan megy át az ívbe. Az ív sugara szál- és keresztirányban különböző lehet, ilyenkor szabályos negyed ellipszis lesz az ív.

  5. - Homorú íves: Ugyanaz, mint az előző, csak az ív befele megy. Az átmenet mindig merőleges.


• A típus megadása után meg kell határozni a saroklevágások kiindulópontjait.
  6 lehetőség van:
• saroktól,


• ellenkező oldaltól,


• valamint az osztósík 4 különböző variációjától mérve.


• Szálirányban és keresztirányban is egy-egy fix ill. kalkulált értékkel adható meg a levágás pozíciója.


• Külön megadható, hogy legyen-e a levágáson élzárás, és ha igen, akkor milyen.

A változásokat a módosítás gombbal kell érvényesíteni.

Kulcsszavak: #saroklevágás#lecsapott #íves alapelem
