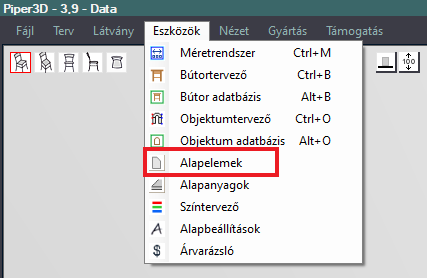

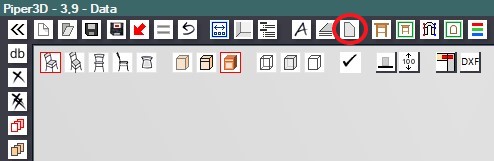

Alapelemek megnyitása menü, illetve ikon nézetből:
|
|
|
A bútorokat alapelemekből állítjuk össze, ez az oldal szolgál ezek megszerkesztésére.

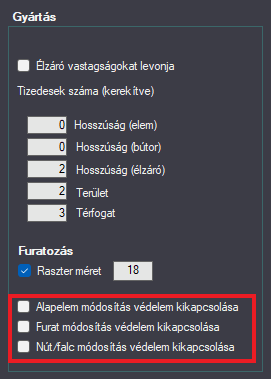

Alaphelyzetben az alapelem, megmunkálás és a nút/falc elemei, beállításai véletlen módosítás ellen védve vannak, ezek változtatása csak saját felelősségre történhet meg. A védelem kikapcsolásakor a felugró ablak figyelmeztetését el kell fogadnunk. A változtatás, az alapadatok, alapbeállítások fülén lehetséges.
Az alapelem
- Az alapelemek olyan dinamikusan definiált elemek, amelyek nem tartoznak még konkrét bútorhoz, majd a bútor összeállításakor kerülnek bele.
- Végleges méretüket se nem itt, se nem a bútoreditorban nem kell, és nem is lehet meghatározni, azokat csak a berendezés folyamán kapják meg.
- A bútor ilyenkor kapja meg a befoglaló méretét, és az alapelemek ebből származtatják majd vissza saját méreteiket.
A képernyőnek három alapvető nézete van:
Adatbázis nézet
- Az adatbázis nézetben lehet új alapelemeket létrehozni, a régieket módosítani és azok alaptulajdonságait beállítani.
Rajz nézet
- A rajz nézetben 3D-ben jelenik meg az adott alapelem.
Megmunkálás nézet
-
A megmunkálás nézetben található a részelemekhez létrehozott furatok, nút/falc sablonok, amelyeket lehet módosítani, másolni és újakat készíteni.
Eszközfülek
-
A monitor jobb szélén folyamatosan látható 7 db eszköz fül valamelyike, amelyekkel az adott alapelem geometriai tulajdonságai állíthatók be (méret, pozíció stb.), ezeket az almenükben külön tárgyaljuk.
Alapelemek csoportosítása
Az alapelemeket az alapanyagokhoz hasonlóan 3 szinten rendeztük: csoportok, alapelemek, részelemek.

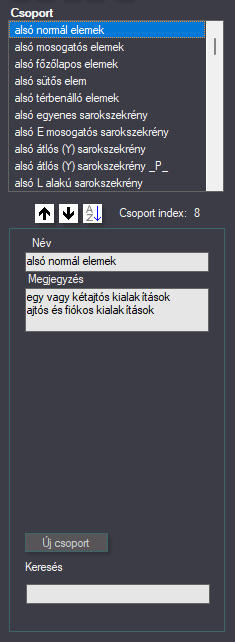

Csoport
-
A csoport nevén kívül még egy megjegyzés beírására van lehetőség.
Figyelem!
A meglévő csoportokat nem lehet bővíteni, de a felhasználók új csoportok létrehozásával készíthetnek új alapelemeket.

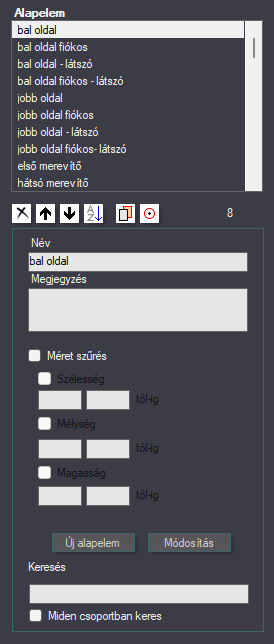

Alapelem
-
A név és megjegyzésen kívül itt méret szűrésre van lehetőség.
Ennek elsősorban a fiókbelsőknél van jelentősége. Ez a szűrés külön állítható szélesség, mélység, magasság vonatkozásában, egy-egy tól-ig érték megadásával. Ez azt jelenti, hogy az alapelem az összes részelemével együtt csak akkor fog megjelenni, ha annak mérete az adott határokon belül van.
- Keresésre a csoportokban és az alapelemekben is van lehetőség.

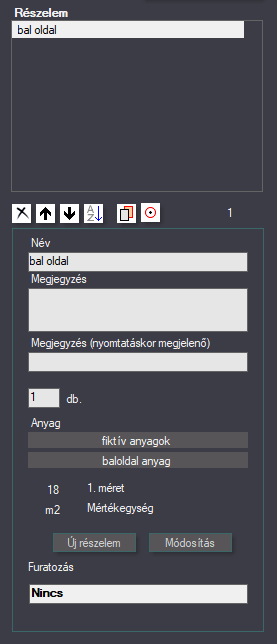

Részelem
-
A név és megjegyzés mellett itt lehetőség van egy második megjegyzésre is, ami a gyártás-előkészítési listákban fog csak megjelenni.
-
Megadható egy darab érték. Ennek is csak a számításoknál van jelentősége.
A kék mezőkre kattintva választható ki az anyag.
- Anyag nélkül nem lehet alapelemet definiálni!
- Az anyagkiválasztás alatt található méret és mértékegység értékei tájékoztató jellegűek, mivel ezek a kiválasztott anyagnak a tulajdonságai. Ez a mértékegység fogja pl. eldönteni az alapelem geometriai definícióját is. Pl. egy négyzetméteres elemnek szálirányú és keresztirányú mérete van, valamint vastagsága, ami nem állítható – ez a választott anyagnak az első mérete lesz. Egy köbméteres elemnek pedig szélessége, mélysége és magassága van, ami mind beállítható.
- Alul láthatjuk, ha a részelemhez tartozik megmunkálás.
A kijelölt elemek mindhárom listában rendezhetők, törölhetők módosíthatók, bővíthetők. A változtatásokat a módosítás gombbal kell érvényesíteni!
Fájlba mentés
A képen bekarikázott ikonnal tudunk "fájlba menteni". Ez akkor szükséges, ha valamilyen változtatást eszközöltünk valamelyik alapelemen. Egy felugró hibaüzenet is megjelenhet, ha nem mentettünk fájlba.
Figyelem! A megfelelő működés érdekében bármilyen módosítást végeztünk az alapelemeken, mentsünk fájlba!
Ha több alapelemet is tervezünk változtatni, érdemes először az összes változtatást megcsinálni és utána mentsünk fájlba. Addig nyugodtan ignoráljuk a hibaüzeneteket, a mentés után ezek el fognak tűnni.
A fájlba mentés akár 5 percig is eltarthat. A mentés akkor van készen, amikor a kurzor befejezi a "karikázást".
Kapcsoló csoportok
A jelzett ikonnal kinyithatjuk a kapcsoló csoportokat, ahol a témák szerint csoportosított kapcsolók átállításaival tesztelhetjük az alapelemeket. A kapcsolók az alapelem csoportok helyén jelenik meg.
Rajz nézetben a kapcsolókat ki tudjuk próbálni, hogy a kiválasztott alapelem hogyan reagál rá. Természetesen az alapelem csak akkor fog reagálni egy kapcsolóra, ha az valamelyik tulajdonságánál be van állítva.
A csoportok és benne lévő kapcsolók teljes mértékben testreszabhatóak a kapcsoló csoportok oldalon.
Kulcsszavak: #alapelem #részelem #megmunkálás #alapelemek
