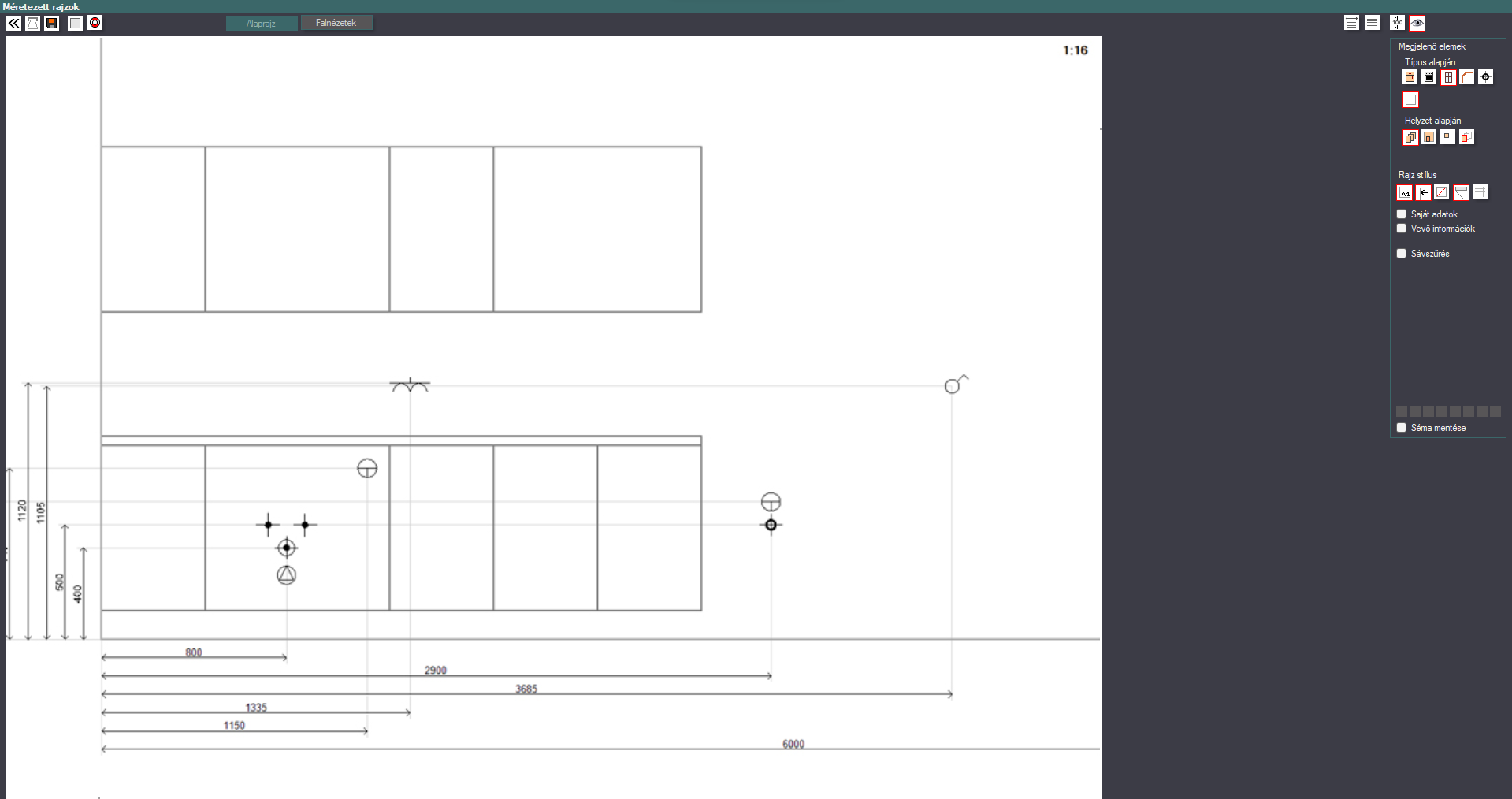

Készíthetünk méretezett rajzot a gépészeti kiállásokról is.
- A kiállásokat hagyományos módon kell behelyezni a szobába, a Kiegészítők 1/Gépészet csoportban vannak.
- Az eltérés a hagyományos elemekhez képest az, hogy a pozícionálásuk és a méretezésük is a középtengelyükre vonatkozik.
- Az áttekinthetőség érdekében célszerű a nézetben, a típus szűrésben csak a gépészetet bekapcsolni, illetve a nem látszó elemek átlátszóan-t.
Jelölések
|
|
Víz, csatorna kiállás, mosogatógép bekötéssel |
|
|
Gáz kiállás |
|
|
Villany dugalj, 220-230 V |
|
|
Dupla villany dugalj, 220-230 V |
|
|
Villany kiállás, 380-400 V |
|
|
Villanykapcsoló |
|
|
Dupla villanykapcsoló |
|
|
Váltókapcsoló |
