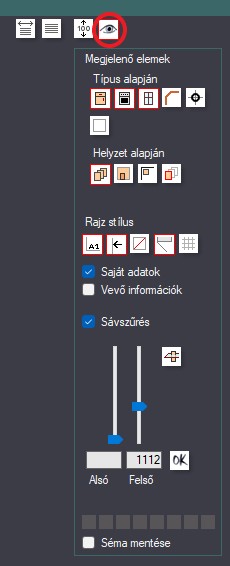

Nézet

• Szűrhetünk a típusuk, és a helyzetük alapján.



Típus alapján:

Bútorok.

Gépek.

Faltárgyak (ajtó, ablak, csempe stb.).

Díszlécek (párkányléc, vízvető stb.).

Gépészet (víz, csatorna kiállások stb.).

 Akkor is, ha a bútor ki van kapcsolva, egy szürke kontúr jelzi azt.

Helyzet alapján:

 A helyzetük alapján az összes elem megjelenik. Ez nem kombinálható a mellette lévő 3 ikonnal.

 Csak az aktuális falon lévő elemek jelennek meg. Pl. falnézetnél ne legyenek a rajzon a többi falon lévő bútorok.

 Nem az aktív falon, de a sarok közelében lévő elemek. Pl. falnézetnél a sarokszekrény mindkét fal rajzára felkerüljön.

 A kijelölt elemek.

Sávszűrés

• A bútor csak akkor fog megjelenni, ha magasságban a két csúszka által meghatározott értékek közé esik.
• Elsősorban alaprajznál fontos, hogy a sok egymást fedő, egymás feletti elemeket külön lehessen választani.
• Készíthetünk így külön rajzot az alsószekrényekről, felsőkről, sőt akár csak a munkalapról is.

 Ha ezt bekapcsoljuk, akkor a síkot metsző elemek is bekerülnek. Pl. a kamraszekrény így az alsószekrények között, és a felsők között is szerepel.

Itt is menthetünk sémákat, a méretvonalaknál leírtak szerint.

Kulcsszavak: #méretezett rajz nézet #sávszűrés
