Méretezett rajz alapok

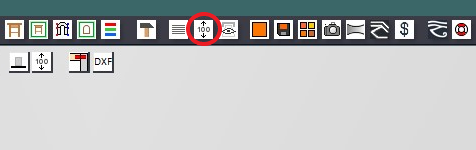

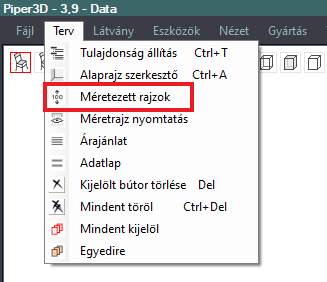

 Méretezett rajzok megnyitása menü, illetve ikon nézetből:

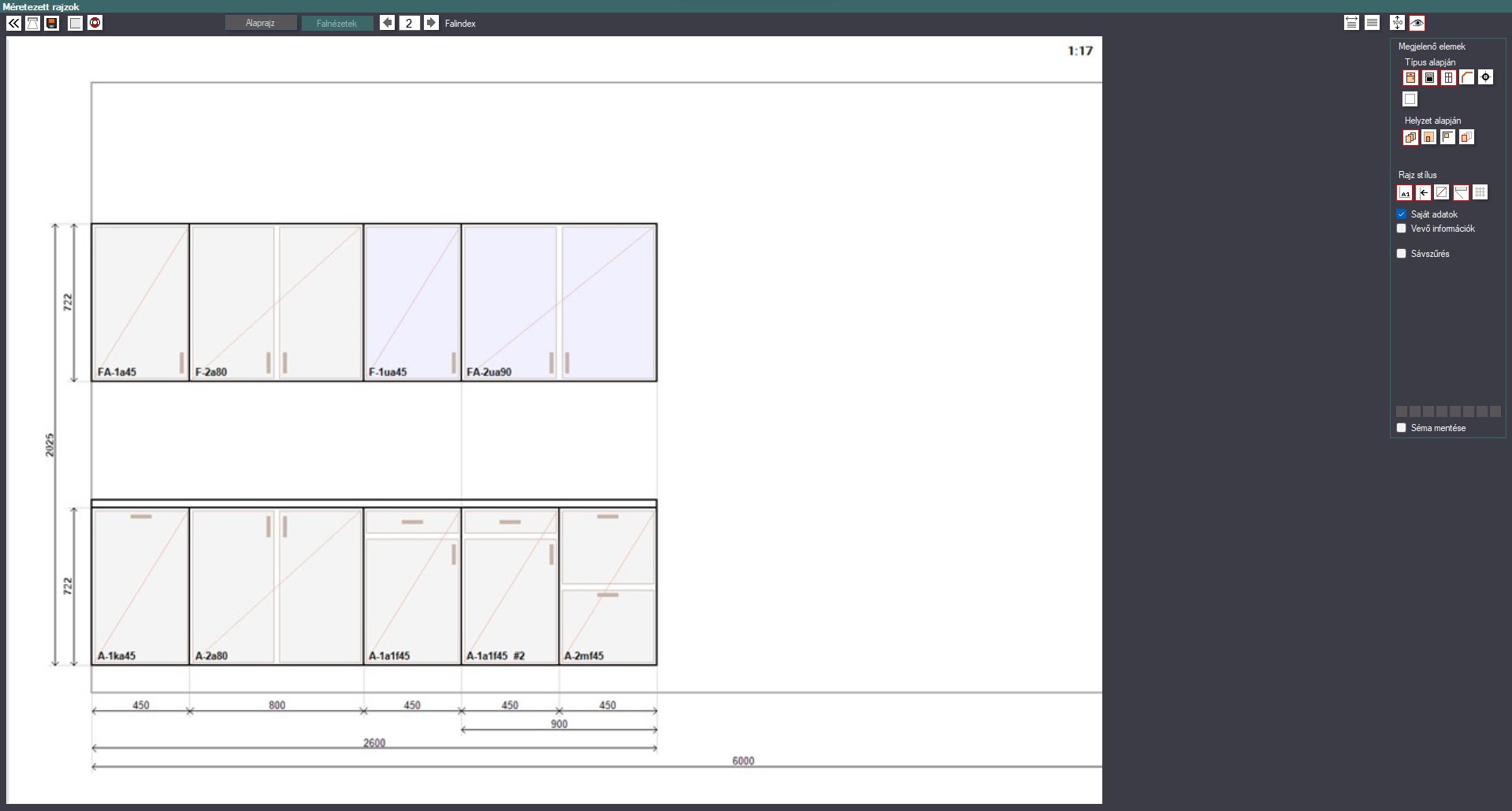

A berendezett helyiségről készíthetünk itt méretezett alaprajzot és falnézeteket.

• Ha falnézetet választunk, akkor a választó gombok mellett megjelenő nyilakkal lépkedhetünk a falak között.


• A bútorok képei mindkét esetben stilizáltak, falnézetben megjelennek a frontok és fogantyúk valós méretben és helyzetben.

Méretarány állítása

• A rajzok valós, állítható méretaránnyal készülnek. A méretarány természetesen a nyomtatásra vonatkozik.


• A jobb felső sarokban látható méretarány jelölésre kattintva megjelenik egy lista, ami különböző általános méretarányokat tartalmaz. Ebből választhatunk, vagy az egér görgőjével egyesével léphetünk előre vagy vissza.



Ikonok magyarázata

•  A bútor bal alsó sarkába beírja az elem kódját.
•  A méretnyilakhoz szürke segédvonalat húz.
•  Az elemekre vékony piros átlót húz.
• A frontok nyílási irányának kirajzolása.
• Halvány, 1 m-es raszterű segédrácsot húz.
• Hogy mely elemek jelenjenek meg a rajzon, azt a nézet fülön, hogy milyen méretvonalak legyenek azt a méretezés fülön állíthatjuk be.



3.7 es verzió méretezett rajz újdonságok áttekintése:
