A normál és a fotórealisztikus megjelenítés egymástól különböző technikákkal történik. A fotórealisztikus megjelenítésben a szín RGB beállításai mellett a felület anyagszerűségét befolyásoló paramétereit (felületi fényesség, tükröződés) is be kell állítani.
A terület függőlegesen kétfelé oszlik: A baloldalon a normál, a jobboldalon fotórealisztikus megjelenítést lehet beállítani.

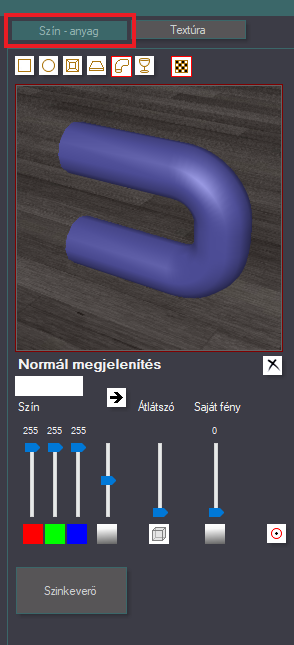

Normál megjelenítés
A listán egy színt kiválasztva, a nézőkép rögtön megmutatja az adott színt, egy, a felül lévő ikonsoron kiválasztott objektumon.
- sima lapon, gömbön, frontjellegű objektumon, munkalapon, ami fölött két gömb látszik, csövön vagy egy poháron.
- Egy külön ikonnal bekapcsolható, hogy az objektum alatt megjelenjen a padlóminta.
- A padlóminta itt nem állítható, viszont mindig a rendszerben éppen beállított padlóminta lesz.
- Hasonlóan a munkalap feletti két gömb is, az egyik front-, a másik korpuszszínű. Ezekre azért van szükség, hogy a munkalapon a tükröződéseket is be lehessen állítani (természetesen csak a fotorealisztikusnál).
- Amennyiben egy textúrázás is be lett állítva, a nézőképeken ez is megjelenik.
- A nézőkép alatt lévő törlés ikonnal a textúrázás megszüntethető.
- A nézőképet a berendezésnél megszokott módon egérrel lehet mozgatni, forgatni stb.
Színbeállítások
- Az első három csúszkával lehet beállítani a szín RGB paramétereit 0 és 255 között.
- A mellettük lévő csúszkával sötétíthető illetve világosítható az éppen beállított szín.
- Az átlátszó csúszkával az objektum átlátszhatósága állítható be.
- A jobb szélső csúszka a saját fény. Ha ezen állítunk, akkor az objektum akkor is látható lesz, ha nincs megvilágítva. Ez a fotórealisztikus megjelenésen nem érvényesül.
A Normál megjelenítésben beállított értékek csak ide fognak érvényesülni, mivel a belső valós idejű megjelenítést, illetve a fotorealisztikus megjelenítést más program vezérli, viszont módunkban áll a színbeállításokat a gomb segítségével átvinni.
Színkeverő

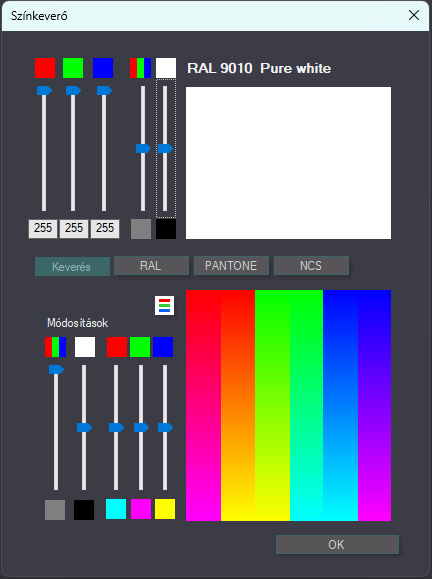

A 3.7-es verziótól kezdve a színkeverő gombra kattintva felugrik egy külön ablak, ahol elég sokrétű beállítási lehetőségeink vannak színek tekintetében.
- Az eddigi RGB és világosság beállításon felül a felső sorban a 4. csúszka állításával a színtelítettséget módosíthatjuk.
- Az alsó részen tovább módosíthatjuk a telítettséget, a tónust (világosságot), illetve piros-türkiz(cián), zöld-magenta, kék-sárga színbalanszt.
- A csúszkáktól jobbra ráadásul megjelenik egy az addigi beállításokkal módosított színspektrum is, amire bárhol rákattintva az ott található színre fog váltani.

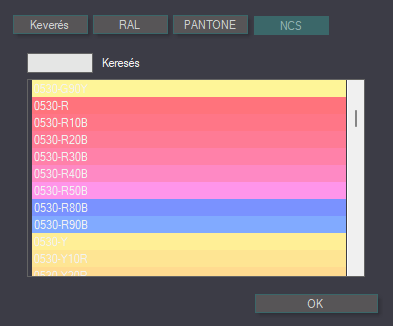

- További funkció hogy a színskálák is benne vannak a programban, és ezekre kattintva akár kódszám alapján is kikereshetünk konkrét színeket:
Színkeverő használata a berendezőben:

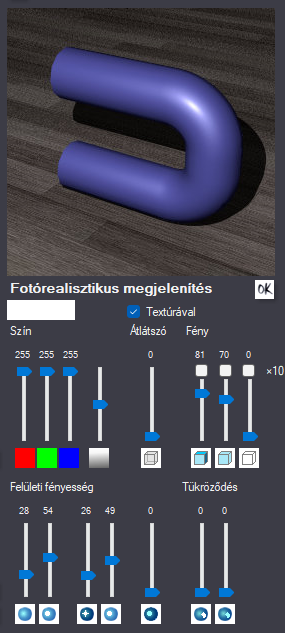

Fotórealisztikus megjelenítés
A fotorealisztikus megjelenítést az alatta lévő gombbal kell előhívni. Erre pár másodpercet várni kell.
A normál megjelenítésnél nem tudunk használni anyagszerűséget visszaadó beállításokat, pl. tükröződés., viszont a megjelenítésnél fontos ezek megmutatása pl. egy króm mosogatónál.
- Ezeket előre elkészített textúrákkal helyettesítjük a normál megjelenítésben.
- A fotorealisztikus megjelenítésnél erre nincs szükség, a kép sokkal valósághűbb lesz, ha ezeket paraméterekkel állítjuk be.
- Ha a textúrával kapcsoló nincs bekapcsolva, akkor a normál megjelenítésnél van textúra, a fotorealisztikusban pedig nincs.
- Az első 5 csúszka (RGB és átlátszóság) megegyezik a normál megjelenítéssel, de ezeket itt is külön be kell állítani.
- A normál megjelenítésnél a színbeállítások fölött található ikonnal az RGB beállítások átmásolhatók.
- A fotorealisztikus rendszerben nem állítható saját fény, viszont a normál visszavert fény 100% fölé vihető.
- Ezek az értékek külön csúszkával állíthatók, mint a fényforrásból jövő (direkt), mint a szórt fényre vonatkozóan. Szórt fénynek nevezzük azt a fényt, ami minden irányból egyenletesen világít, és nem vet árnyékot. Ilyen szórt fényt ajánlatos egy kis mértékben (10-20%) mindig alkalmazni, hogy az árnyékok ne legyenek fekete lukak.
- A ×10 kapcsolóval a beállított értékek megtízszerezhetők. Ha egy színnél a szórt visszaverődést többszáz %-ra kapcsoljuk, akkor ugyanazt a hatást érhetjük el, mint normál esetben a saját fénnyel.
Az alsó csúszkasoron állíthatók az anyagszerűséget meghatározó különböző paraméterek.
Minden csúszka alaphelyzetben van. (0) |
Az első csúszkával állítható be a felületi fényesség fényereje, a másodikkal a fény szóródásának átmérője. |
A harmadik csúszka a csúcsfény fényereje, a negyedik ennek koncentráltsága. Az előzővel ellentétben, ennek értéke minél magasabb, a fényfolt átmérője annál kisebb lesz. |
Az ötödik csúszkával a |
A hatodik csúszka a tükröződés. Ezt minél erősebbre állítjuk, annál kisebbre kell venni a normál fény-visszaverődéseket. Pl. a tükör beállításai: fények: 0, tükröződés maximum. |
Az utolsó csúszka a tükröződés fémhatása. |

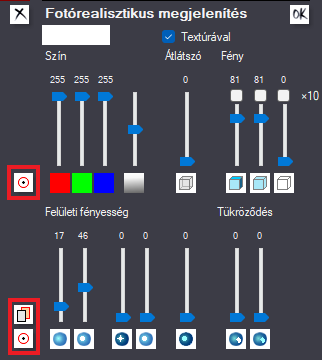

A fotorealisztikus beállítások másolhatók, és egy másik helyre beilleszthetők a gombok segítségével. Külön gombbal lehet a színbeállításokat, és külön csak az anyagbeállításokat beilleszteni.

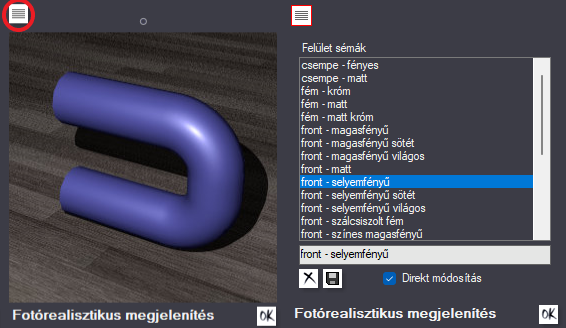

A nézőkép feletti ikonnal a nézőképet egy listára lehet cserélni. Itt lehet felületsémákat elmenteni, és a meglévőkből választani.
- Ha a direkt módosítás be van kapcsolva, a változások rögtön mentődnek. Ez alapbeállításon be van kapcsolva.
- A fotorealisztikus nézőképet az alatta lévő gombbal kell frissíteni, ami egyben a beállítások automatikus mentését is jelenti.
Kulcsszavak: #szín beállítás #anyag beállítás #színkeverő #normál megjelenés #fotorealisztikus megjelenés
