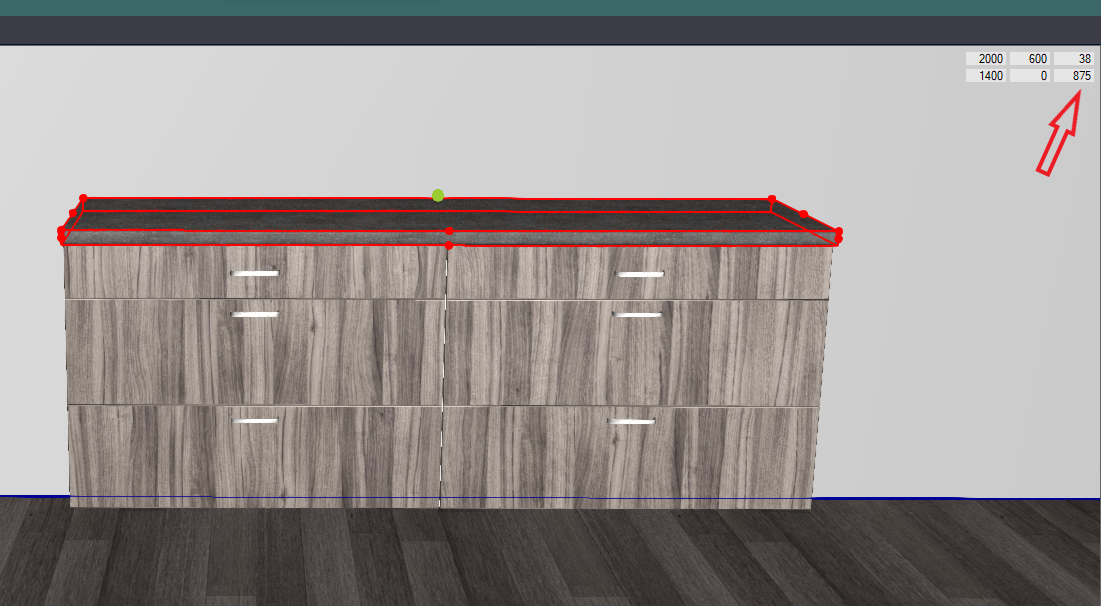

Első lépésként kiválasztva a munkalapot, olvassuk le az alsó síkjának a magassági méretét.

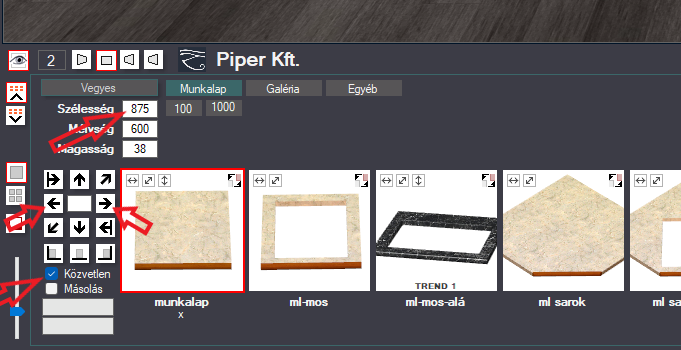

Válasszuk ki a munkalapot a Vegyes csoportban, a munkalapok közül. Kereshetünk más anyagot is, eltérő színnel és vastagságban, több féle lap és hasáb közül választhatunk.
- A szélességi méretéhez írjuk be a leolvasott értéket,
- tegyük be a pipát a közvetlen behelyezéshez (ilyenkor nem a padlóra teszi le, hanem közvetlen mellé),
- helyezzük be a kiválasztott munkalap, jobb és bal oldalára is a nyilakkal.
Ezután el kell forgatnunk a munkalapokat függőleges állásba.

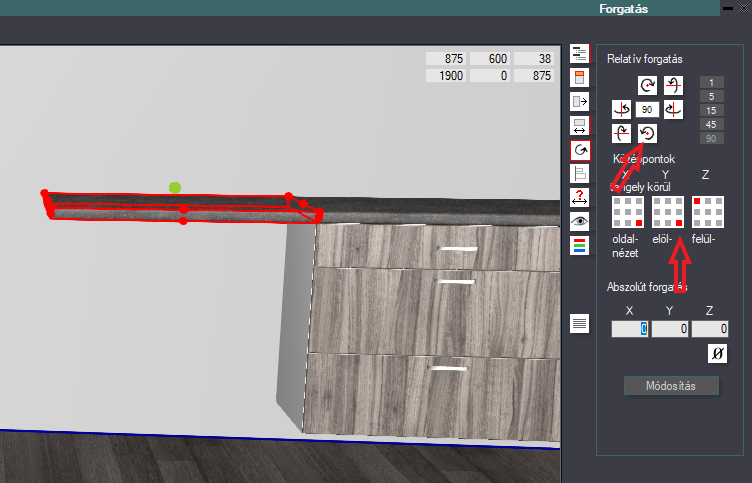

- Kiválasztva a jobb oldali elemet, a forgatás fülön kiválasztjuk vagy beírjuk a fokot (90),
- a felette lévő ikon megnyomásával elfordítjuk a munkalapot.

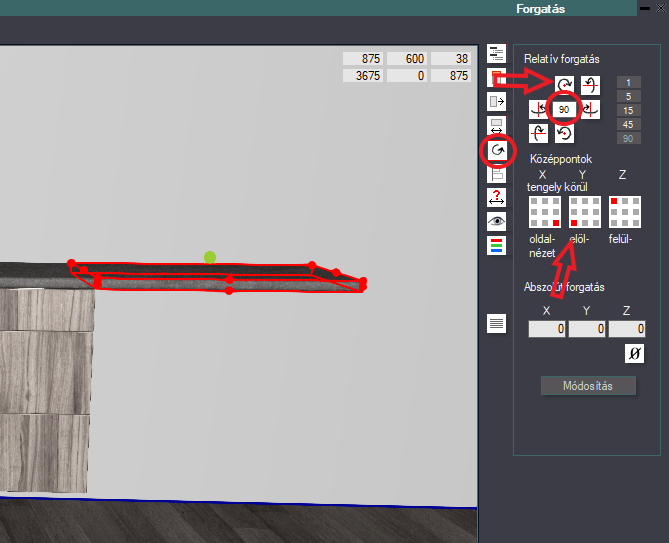

- Kiválasztva a bal oldali munkalapot, az elölnézet ábrán megváltoztatjuk, hogy a jobb alsó sarkán forgassa el az Y tengelyen, felül az ikonnál most a másik irányra kattintunk.
- Mindkét oldalon, nyújtással, hozzáigazítjuk a felső munkalapot, hogy rátakarjon a függőleges elemekre.
Ezt a folyamatot kiválthatjuk csatolással is, amikor egy-egy kattintással behelyezzük mindkét oldalára.
Csatolás:
A kiválasztott bútorhoz, a bútor adatbázisban (Alt+B) kell hozzáadni a kiválasztott elemet.
Az alábbi példában egy előre elkészített elemet csatolunk, egy fiókos szekrényhez.

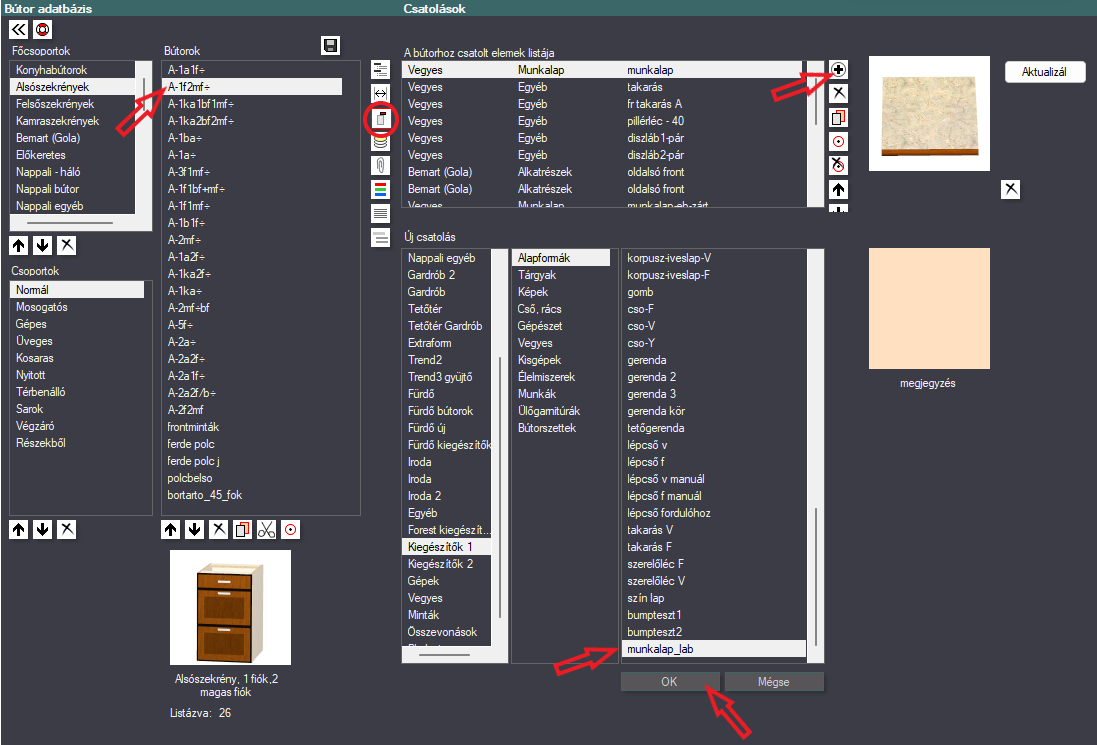

- Megkeressük és kiválasztjuk a bútort,
rákattintunk a csatolás fülre,
új sor a listába, itt tudjuk hozzáadni az elemet, kiválasztva a csoportokból. Ugyanitt az alapformák között vannak lapok, hasábok. Alul, az Ok gombbal tesszük a listába, az utolsó sorba kerül.
- Kiválasztva a listából,
a nyilakkal mozgathatjuk a sorok közt fontossági szempont szerint.

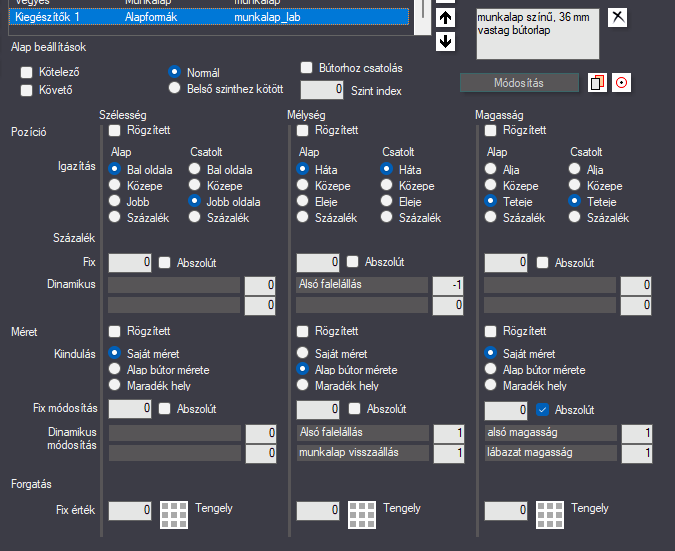

- Az alábbi kép alapján beállítjuk a méreteket, méretlinkeket, pozíciókat, hogy csatolás után a megfelelő helyre illeszkedjenek.
- Azért, hogy egy nézőképnek, a két felén tudjunk kattintani, a szélességi pozíciónál, alap bútor százalék sorát bepipálva, az alatta lévő mezőbe -1-t kell írni.
- A tábla felett, jobb oldalon a Módosítás gombra kattintva kell menteni a beállításokat.
Ezt az elkészült csatolást, már egyszerűen tovább másolhatjuk azokra a bútorokra amelyiken használni szeretnénk.

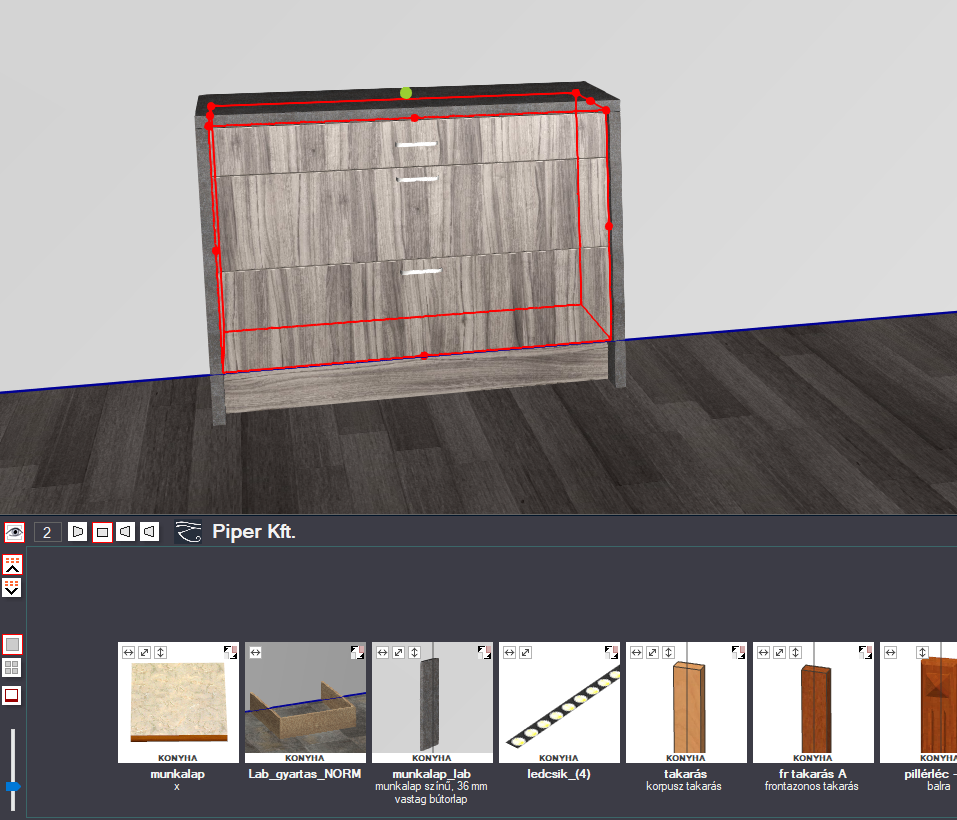

A felső munkalap csatolása után, nyújtással a kívánt méretre állíthatjuk.

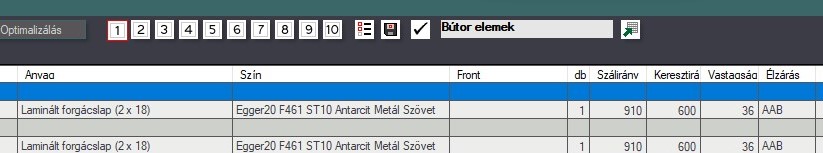

A munkalapot a program folyóméteresként kezeli, ha konkrét, élzárással testreszabott elemet csatolunk, gyorsabb lesz a berendezés és pontosabb, részletesebb a gyártási kiírás.
Kulcsszavak: #munkalap végzáró elem #munkalap sziget két oldalán #csatolás
