Dupla bútorlapból készítünk egyedi laplábat amit egyszerűen, jobb gombos kivezetésen tudunk módosítani.

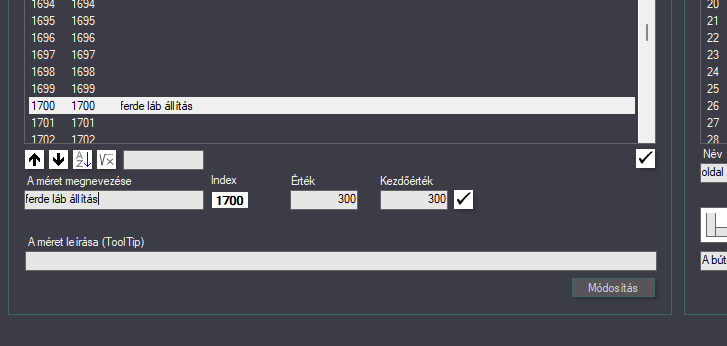

Első lépésként ha ezt jobb gombos kivezetésen szeretnénk állítani akkor létre kell hozni egy saját méretet, kezdő értékekkel a méretrendszerben a felhasználóknak fenntartott helyek egyikére.

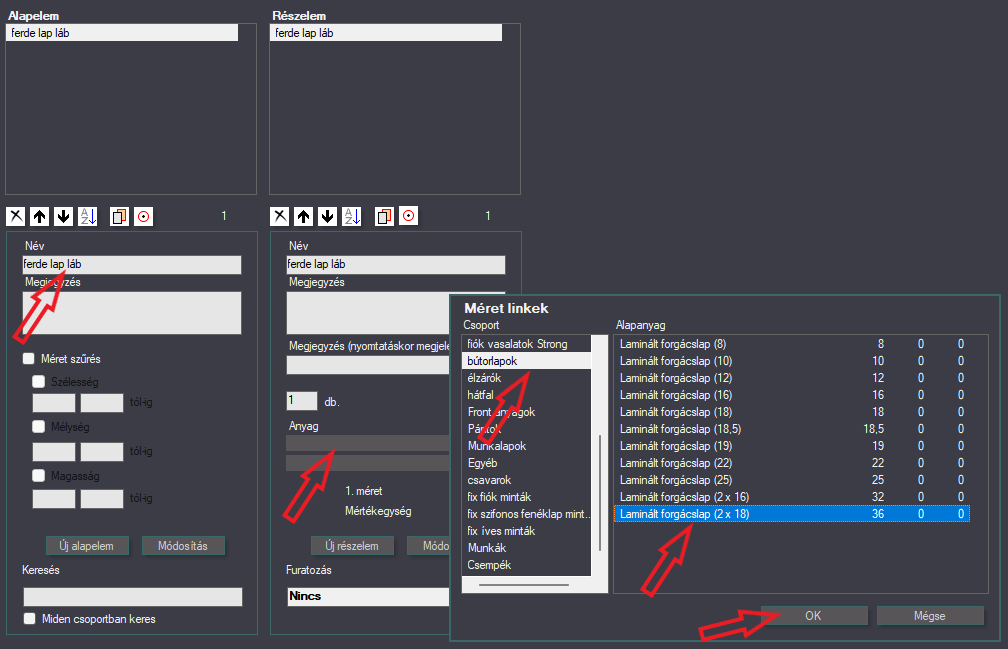

Ezután egy alapelemet kell létrehozni majd meghatározni az anyagát. Ebben a bemutatóban duplungolt bútorlapból készítjük, de előtte akár külön anyagot is létrehozhatunk az alapanyagoknál.

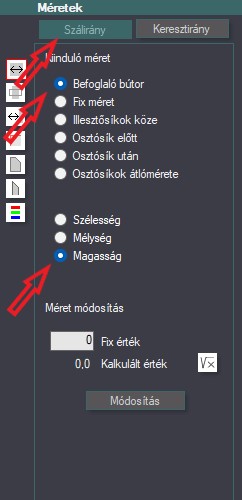

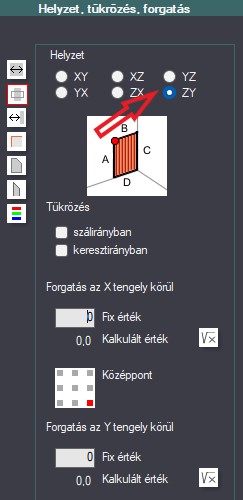

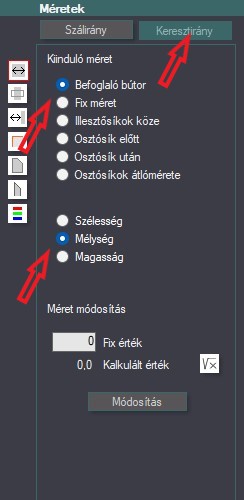

A helyzet fülön a szálirányt, majd a méretek fülön a szálirányú és keresztirányú méreteket kell meghatározni attól függően, hogy a magassági vagy mélységi méretet veszi fel.

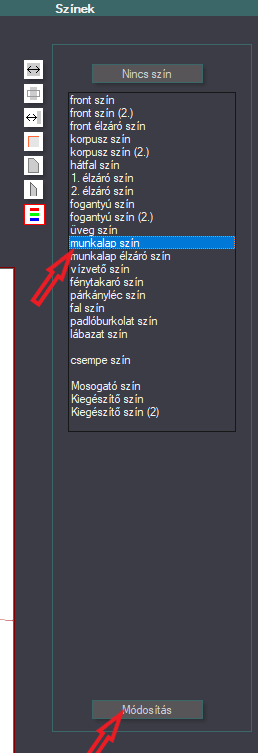

A színek fülön, a lehetőségek közül válasszuk ki a munkalap színt, majd kattintsunk a módosítás gombra.
Az érdekes munka a sarokbeállítások fülön kezdődik. Kiválasztjuk a megfelelő sarkot (általában a sziget hátsó részénél alkalmazzuk a ferde levágást), a saroktípusnál kiválasztjuk a lecsapottat. Több megoldás közül is lehet választani, most a sarokból mérve opciót választjuk a levágás meghatározásához. Itt lehetne úgy is beállítani, hogy az osztósíkhoz kötődjön a lecsapás, esetleg még egy méretlink használatával a másik oldal kiindulópontját is dinamikusan tudnánk változtatni. A fix méret, osztósík és méretlinkek összetett használatával, komplex egyedi igények alapján is készülhetnek, akár egyszerre több sarok módosításával.
Itt fix számokat nem használunk, a szál- és keresztirányos értékekhez a kalkulációs táblázatot használjuk.

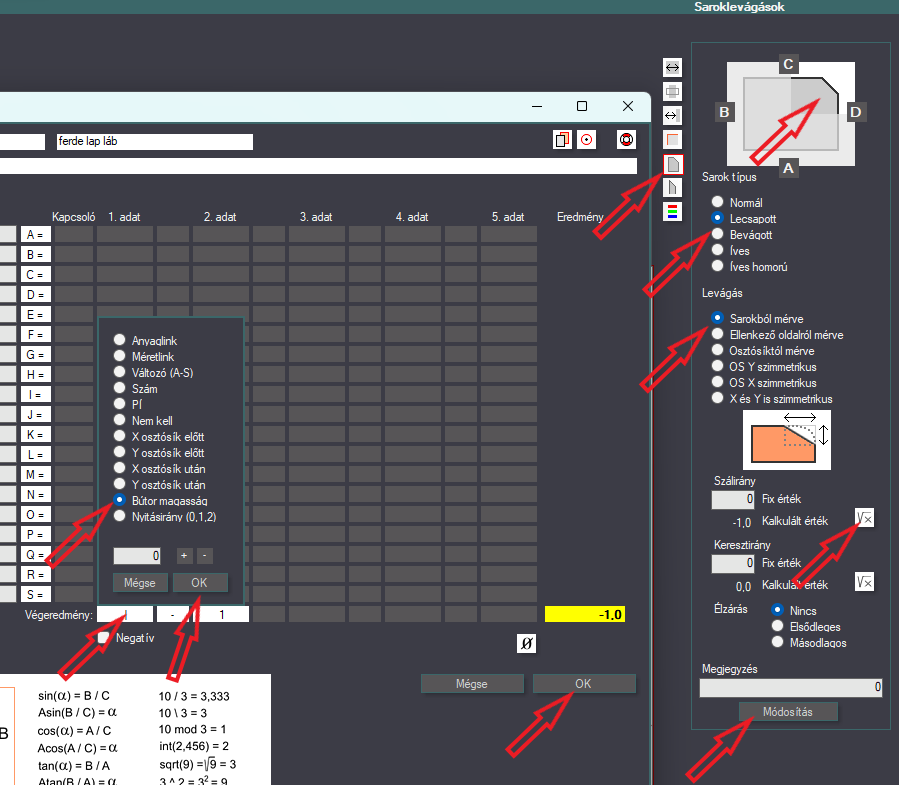

Azért, hogy mindig az elem tetejétől induljon a lecsapás, a szálirány tábláján beírjuk, hogy az érték az aktuális bútormagasság, -1 legyen. Első mezőbe kattintva a bútormagasságot, másodikban a kivonást, harmadikban a szám sorát választva alább a fehér mezőbe az egyet írjuk és táblázatokat mindig az ok gombbal mentjük.

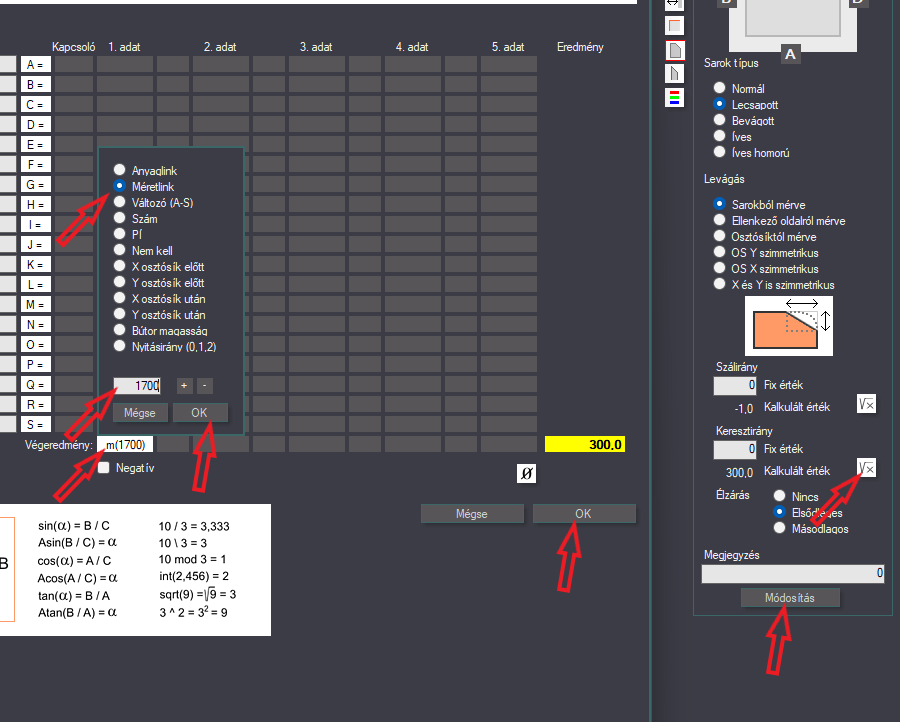

A keresztirány tábláján alkalmazzuk a méretlinket, beírjuk a feljegyzett ID számot.

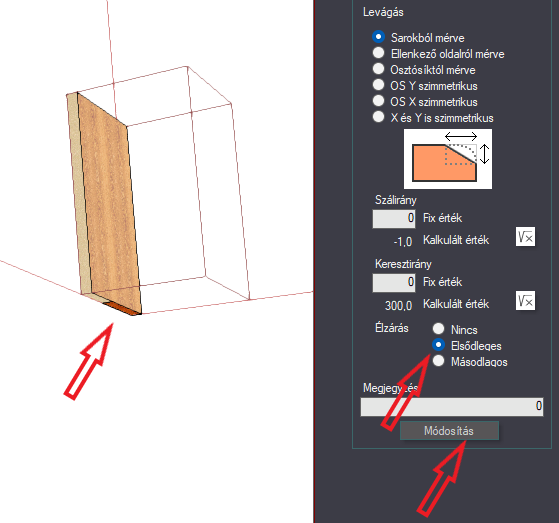

Mindig mentsünk az ok és a módosítás gombokkal. Ha bejelöljük az élzárást, a tesztelem alján ez már megjelenik.
Itt az ábrán még nem jelenik meg a lecsapás mert a bútormagasság nem fix érték, az csak a valós bútor behelyezésnél fog látszani.

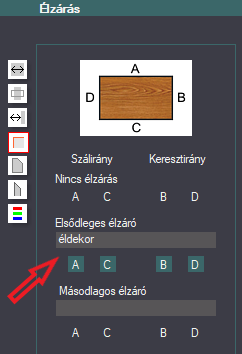

Az élzárás fülön választhatjuk ki az élzárás anyagát valamint megadhatjuk, hogy mely élekre alkalmazza, ha szeretnénk a gyártásban megjeleníteni.
Ha végeztünk a beállításokkal, fontos, hogy megnyomjuk a fájlba mentés ikonját!

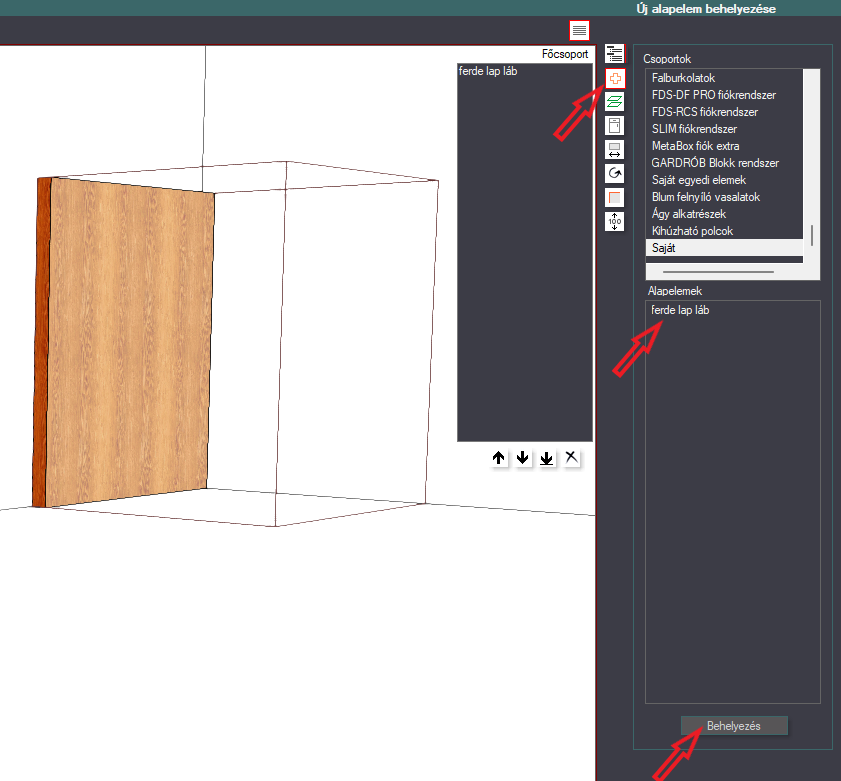

Pár perc szünet után a bútortervezőben létre kell hozni egy elemet az elkészített alapelemmel, menteni egy bútorcsoportba, ahonnan majd be tudjuk helyezni a jelenetbe.

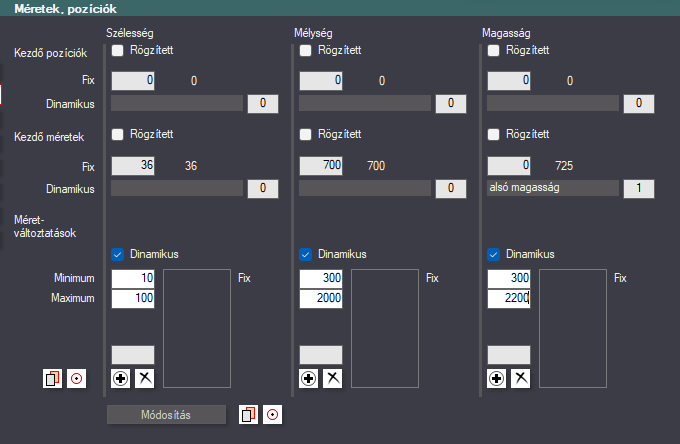

A bútoradatbázisban az alapbeállításokat is el kell végezni, hogy dinamikusan és milyen mérethatárok között tudjuk alkalmazni.
Itt még a méretrendszer kivezetések fülön adjuk hozzá az elkészített méretlinket, méretlinkeket, hogy a berendezőben egyszerűen tudjuk módosítani, jobb gombra kattintva.
Érdemes csatolásként is beállítani ezt az elemet, amit másolhatunk további bútorokhoz, hogy szükség esetén egy-egy kattintással tudjuk a bútorok oldalaihoz illeszteni.
Ha az elem egy oldalára készítettünk lecsapást, kijelölve, a zöld ponttal tudjuk átfordítani.
Több méretlinket és az egyedi lehetőséget használva, egy elemet, egy terven belül is többféleképpen alkalmazhatunk akár aszimmetrikus megjelenéssel is.
