Miért helyezkedhet el felül a foganytú profil a felső ajtónál?
Kamraszekrények esetében előfordul, ha olyan osztásban helyezkednek el a frontok, hogy a felső front kezdete alsó szekrény magasságtól indul és saját anyagából kialakított fogantyúprofilos mintát választottunk, mint pl. a Nett-front impulse és a Csercsics decowood frontmitája, ekkor a fogantyú profil a felső ajtónál is a tetején helyezkedik el.
Alapvetően nem hiba okozza ezt a problémát és, könnyen orvosolható.
Függőleges irányváltás
A programban van beépítve egy olyan funkció ami lehetővé teszi hogy alsó és felső szekrény között " függőleges irányváltást" hajtson végre a mintázat miatt. Ezt az adott bútor esetében felülbírálhatjuk a bútortervezőben.
A kiválasztott front beállításaiban 3 lehetőségünk van a függőleges irányváltásra.
- Első az " Automatikus irányváltás "
( ez van bekapcsolva alap esetben a felső-szekrényeknél is és a kamraszekrények felső ajtajainál is, de mivel a beégetett határvonal ami sajnos most még nem állítható 1000 mm magasságban van meghatározva, azok az ajtók ami 1000 mm fölött kezdődnek automatikusan átfordulnak és az ilyen anyagában fogantyúmart vagy olyan mintázatú frontok aminél az alsó és felső szekrénynél tükörképeinek kell lennie megfordul. Mivel bizonyos kamraszekrényeknél a felső ajtó kezdete mondjuk lábazati magasság+alsó-szekrénymagasságnál indul, és ez a méret 1000 mm alá esik nem fordul meg az ajtó. - Második a "Normál állású "
ennél a kapcsolónál a front megtervezése szerinti alapbeállítás van érvényben ( ez általában fogantyúprofilos ajtók esetében a az ajtó felső éle.) - A harmadik pedig a "Fordított állású"
ennél a kapcsolónál az eredeti megtervezett front 180 °-os elfordítása magasságtól függetlenül.
Megoldás

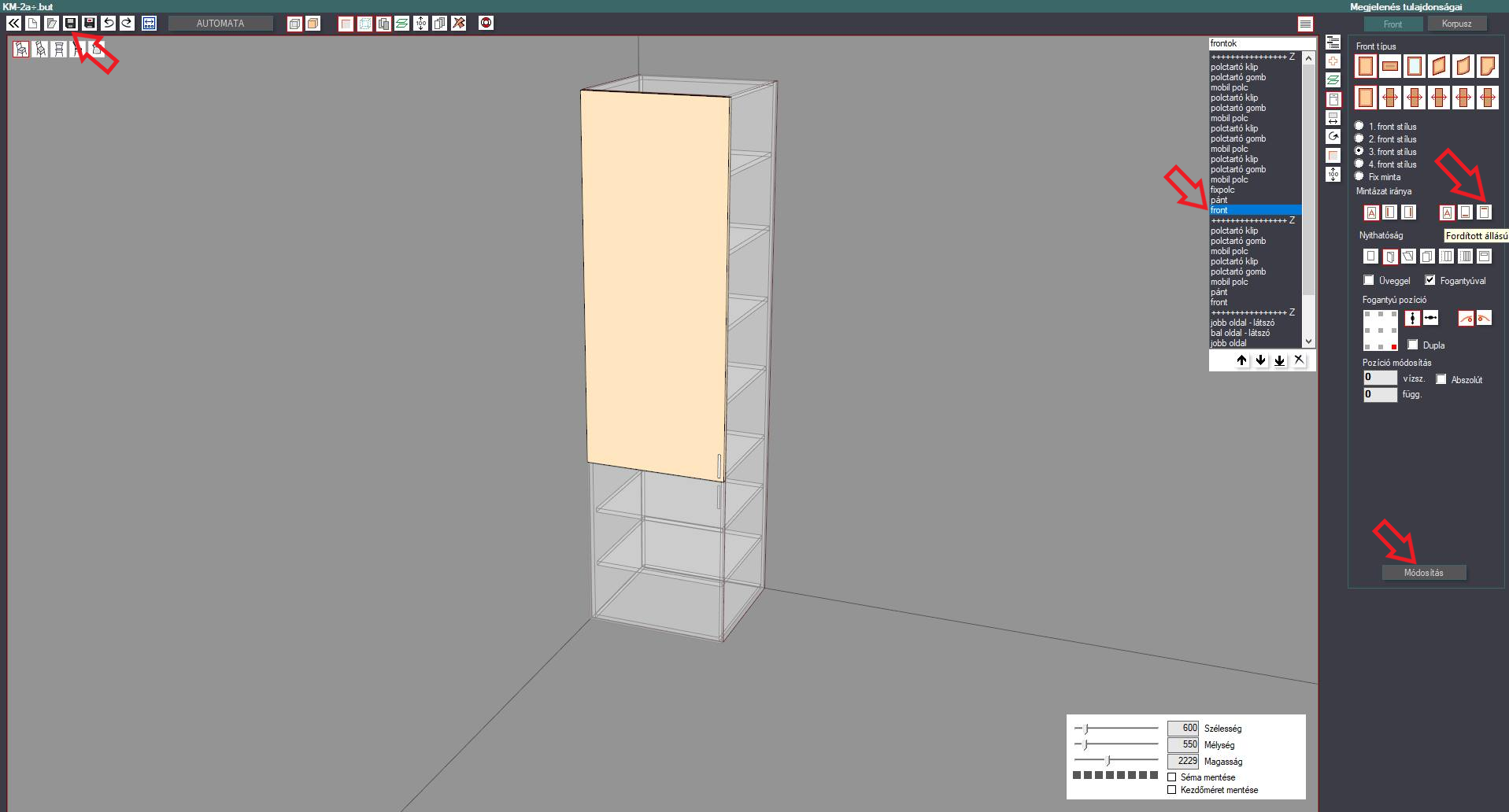

Az adott kamraszekrényt megnyitjuk a bútortervezőben majd kijelöljük az alkatrészek között a felső frontot a tulajdonságainál pedig a függőleges frontminta tükrözésnél a fordított állásút választjuk rákattintunk a módosítás gombra majd elmentjük.
Ezután a tervbe behúzva újra ugyanez az elem már jó fogantyú állással fog elhelyezkedni. A fix anyagában fogantyúprofilos ajtófront nem keverendő össze a bemart élfogantyúval , mert az különálló fogantyúként kezeli a program és azt a berendezőben a fogantyú pozíció változtatásával áthelyezhetjük.
#frontminta
#irányvárás
#függőleges irányváltás
#bemart fogantyú profil
#finger groove
