Hogyan módosíthatjuk egy kombinált szekrényben a polc pozícióját, ha változtatni szeretnénk a nyitott rész magasságán.
Ezek a szekrények (F- és FM-) úgy készültek, hogy a fix polc a bútor aljától 148 mm-n kezdődik, így a szabad rész 130 mm, 18 mm vastag korpusz esetén.

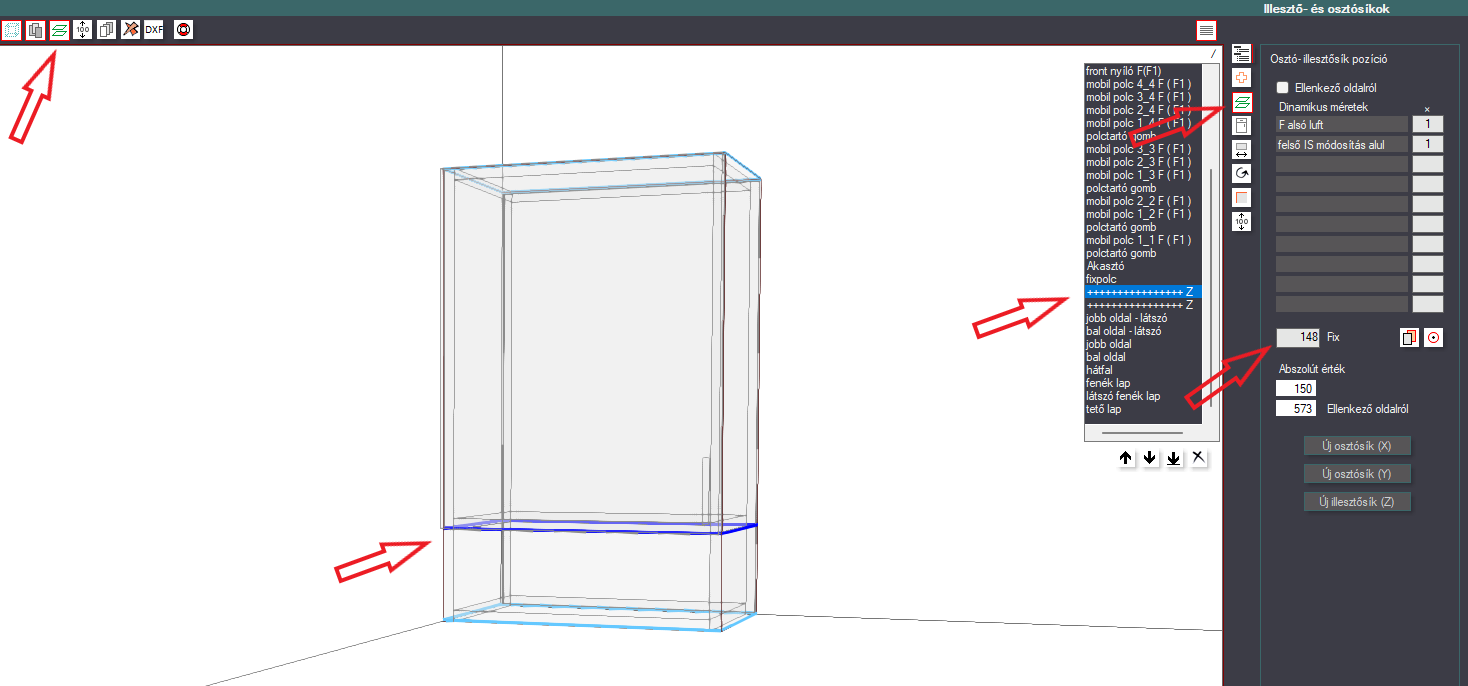

A bútor másolatát megnyitva a bútortervezőben, a középső Z illesztősík, fix értékét megváltoztatjuk egy általunk használt méretre.
Ez az egyszerűbb megoldás ha ritkán kell ilyen bútort készítenünk, de figyeljünk a fenék lap vastagságára, azt hozzá kell adnunk, hogy a nyitott rész megfelelő méretű legyen.

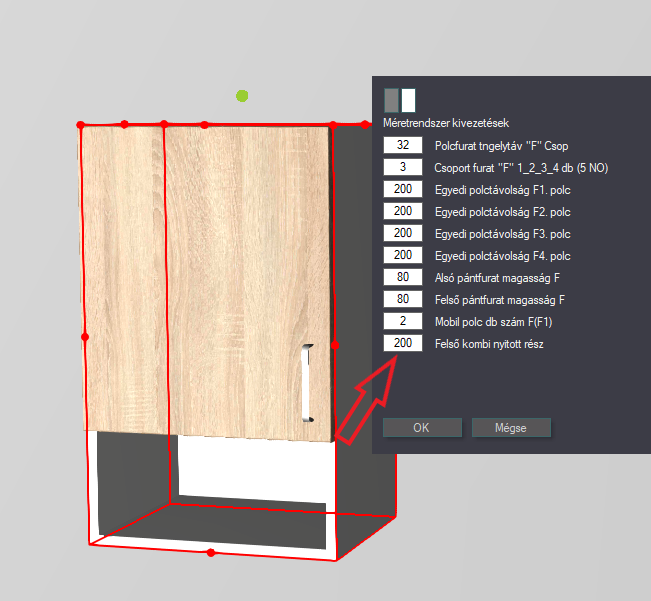

Sokkal jobb megoldás a szabad hely állítására, ha saját méretlinket készítünk, amit kivezetve a bútoron, jobb kattintásra, gyorsan tudunk változtatni.

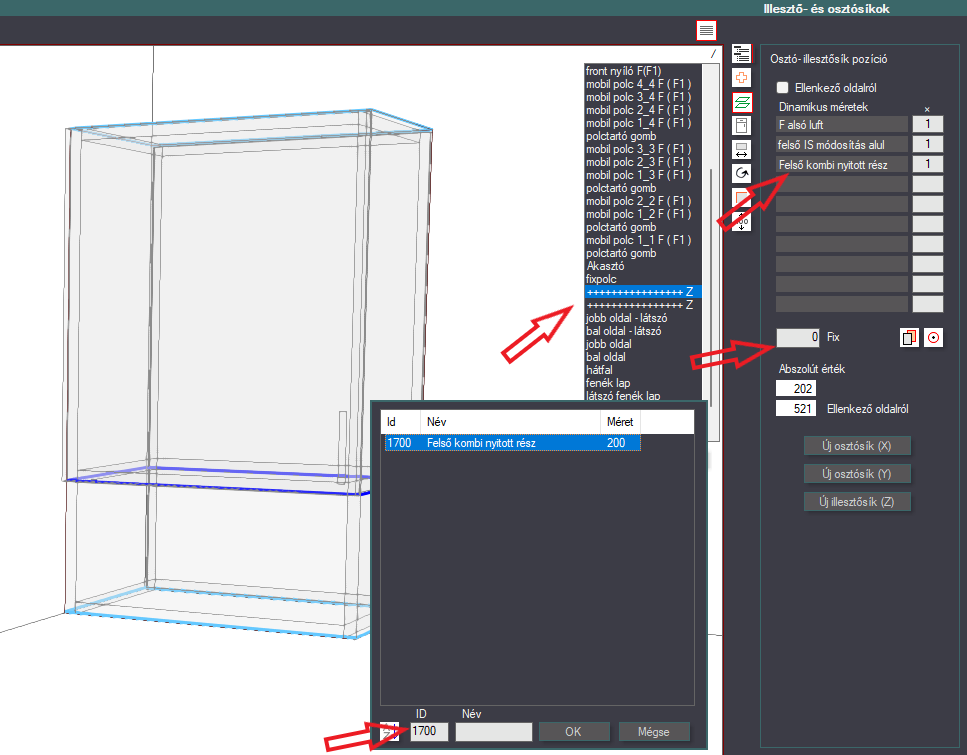

Ebben az esetben az illesztősík fix méretét 0-ra kell állítani, és a dinamikus méretekhez kell felvenni a már előre létrehozott méretet, az üres szürke sorra kattintást követően, a felugró új ablakban. Az ID megadása után ki is kell választani a méretet majd az OK gombot megnyomni.
Módosítások elvégzése után mindig mentsünk a bal felső sarokban a ikonra kattintva!

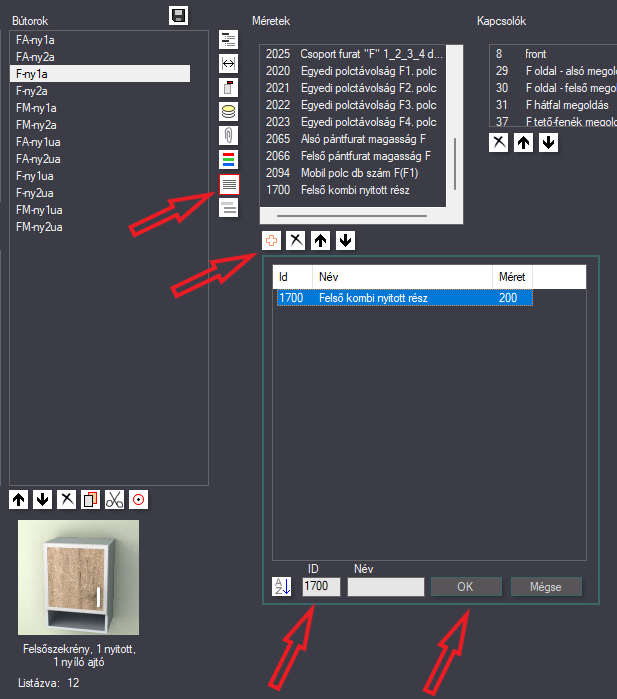

A méret kivezetését a bútor adatbázisban, kijelölve a bútort, a méretrendszer kivezetések fülén tudjuk hozzáadni, ugyanígy a felugró ablakban.
Kulcsszavak: #kombinált szekrény #illesztősík
