Az automata bútortervezés oldalról a pirossal jelölt ikonnal léphetünk a típusok szerkesztése oldalra.
A bútorok alapelemekből állnak. Az automata bútortervező a választott típusnak megfelelően előre meghatározható rendszer szerint válogatja össze ezeket az alapelemeket. Ezt lehet itt beállítani.
-
36 fix alapegység lett előre definiálva (pl. korpusz, polc, fiók stb.), amikhez alapelemeket rendelhetünk.
- A program a beállításoknak megfelelően dönti el, hogy melyik alapegységeket használja fel a bútor összeállításához. Azt viszont, hogy melyik alapegységben mely alapelemek legyenek, azt itt kell beállítani, természetesen típusonként külön-külön. Így amilyen típust választunk, annak megfelelően más-más alapelemek kerülnek a bútorba.
- Az osztósíkok pozícióit szintén itt kell meghatározni, az illesztősíkokat viszont a függőleges elrendezésnek megfelelően automatikusan osztja ki a program.

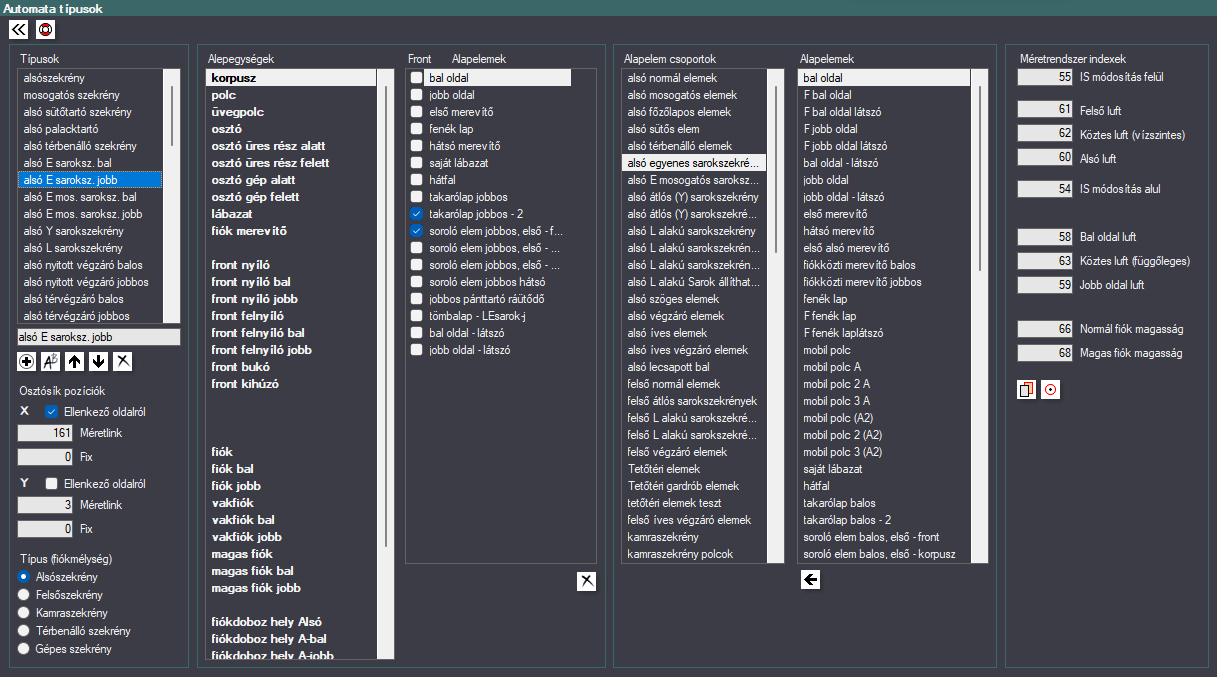

A képernyő négy részre, keretre tagolódik, balról jobba tárgyaljuk őket.
Első keret
A bal oldali keretben találhatók a már kész típusok.
-
A fenti Típusok listából lehet választani.
-
A lista alatti ikonokkal lehet átnevezni, mozgatni, törölni, újat létrehozni.
- Alatta állíthatók be az osztósíkok pozíciói egyenként egy-egy méretlink és fix értékkel.
- A méretlinket a szokottól eltérően itt direkt értékkel (méretrendszer index) kell meghatározni.
- Beállítható még, hogy a pozíció normálisan, vagy az ellenkező oldalról számolódjon.
- Ha nem adunk meg értékeket, nem lesznek osztósíkok a bútorban.
-
Az alul választható típus a fiókbelsők mélységi méretének meghatározásához kellenek az egymástól eltérő hátfalmegoldások miatt.
Második keret
A második keretben láthatók az alapegységek.
- A bal oldali fix listában az alapegységek nevei, a jobb oldaliban pedig az éppen kiválasztott alapegységben található alapelemek.
- Az alapelemek előtti jelölőnégyzet bekapcsolásakor az elem front színű lesz.
- A törlés ikonnal lehet az alapelemeket kitörölni az egységből.
-
Alapelemeket a harmadik keretben lehetséges beválasztani a kijelölt alapegységbe
Harmadik keret
A harmadik keretben az alapelem készlet található csoportokra és azok tartalmára bontva.
-
A lista alatti nyíl ikonnal lehet a kiválasztott alapelemet berakni egy alapegységbe.
Negyedik keret
A jobb oldali keretben állítható be, hogy a program az adott típushoz milyen méretrendszer indexeket használjon a különböző luftokhoz, fiókelőkhöz.
- A méret előtti szövegdobozba a méretlinket, a mérethez tartozó ID-t kell beírni. A méretrendszer beállítások oldalon találjuk meg a méreteket.
-
Az adatok másolhatók, és egy másik típushoz beilleszthetők a
gombokkal.
Minden módosítás azonnal mentődik!
