Ezen az oldalon tudjuk a méretrendszer oldalakat szerkeszteni.
A méretrendszer oldalról a jelzett ikonnal léphetünk a mintarajzok szerkesztése oldalra.

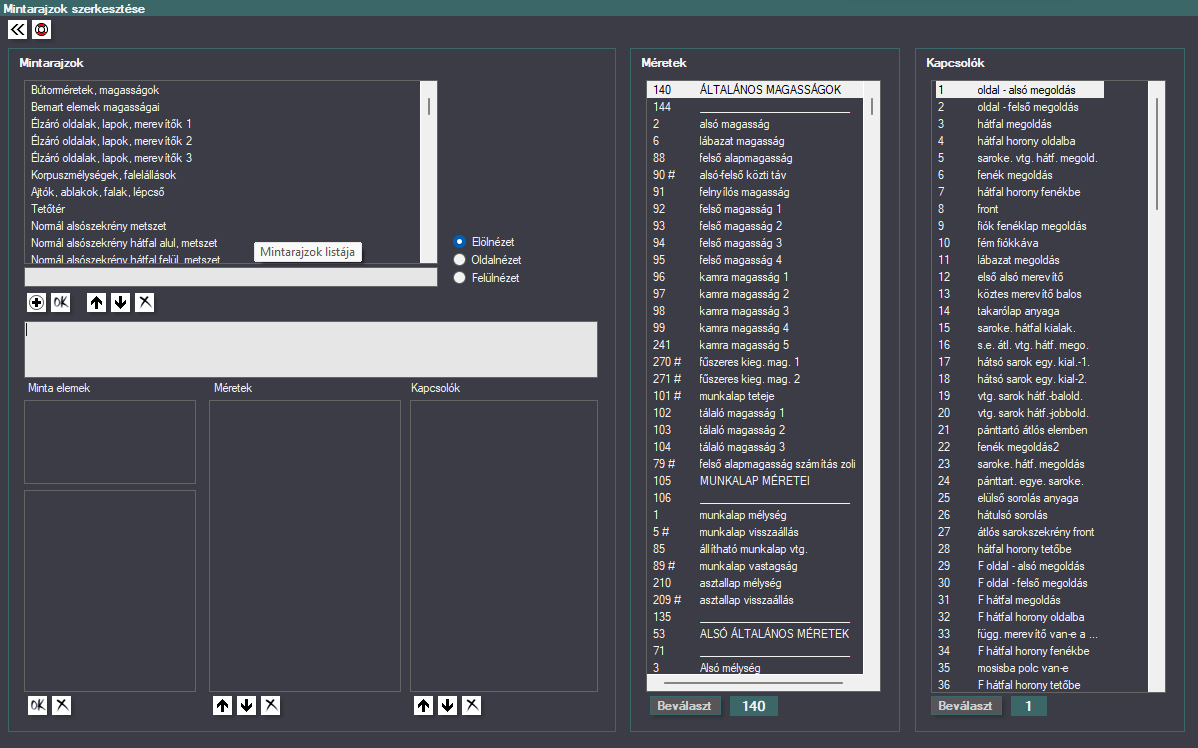

- Itt lehet a méretrendszer oldalon megjeleníthető mintarajzokat összeállítani, szerkeszteni.
- Maga a rajz, egy hagyományos értelemben létrehozott bútor szerkezeti rajza. Ezt a "bútort" ugyanúgy kell definiálni, mint minden más elemet a bútor tervező részben, csak méretvonalakat is lehet hozzá szerkeszteni. Menteni viszont egy kötött főcsoportba kell, ez alaphelyzetben a minták főcsoport. Ennek átállítása a bútor adatbázis\főcsoportok, csoportok oldalon lehetséges.
- A bal felső listában találhatók a már definiált mintarajzok. Bármelyiket kiválasztva, az alattuk található ikonokkal lehet azt mozgatni a listában, törölni, átírni a nevét, nézetet állítani, valamint itt lehet újakat létrehozni.
- Az alattuk található három oszlopban lévő listák mutatják a kijelölt mintarajz tartalmát.
- A bal oldali listák a fent említett minták főcsoportban található alcsoportokat és mentett bútorokat mutatja. Itt lehet hozzárendelni a mintarajzhoz magát a rajzot, vagyis az e célból létrehozott bútort.
- A középső lista a rajzhoz hozzátársítható és átírható méreteket tartalmazza, míg a jobb oldali lista a kapcsolókat. Ezekben is lehet az elemeket mozgatni és törölni.
- A jobb oldali két hosszú lista a programban már definiált összes méretet és kapcsolót tartalmazza. Ezek közül a beválaszt gombbal tehetünk a mintarajzokhoz új méreteket, ill. kapcsolókat.
Kulcsszavak: #mintarajzok #méretek #minták #kapcsolók
