Kalkulációs táblázat

Adatok bevitele

Az adat mezők bármelyikére kattintva egy adatbeviteli ablak jelenik meg a mező alatt, vagy alsó soroknál felett.

12 adattípus közül lehet választani, majd az alsó beviteli mezőbe kell a kívánt értéket beírni. Ez utóbbi megkönnyítésére, mivel sokszor indexeket kellene beírni, listákból is választhatunk.

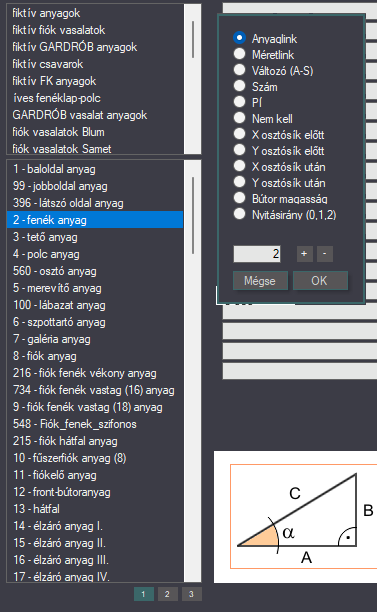

Anyaglink

• A bal oldali listán ilyenkor a programba bevitt anyagok jelennek meg, alattuk egy hármas választási lehetőséggel.


• A felső listában az alapanyag csoportok, az alatta lévőben pedig a csoportba tartozó anyagok jelennek meg.


• Először az alapanyag csoportot kell kiválasztani, amiben az anyag található.


• Egy anyagra kattintva, annak az indexe kerül automatikusan beírásra, és az adat mező értéke az anyag mérete lesz.


• Mivel minden anyaghoz 3 méret tartozik (lásd. Alapanyag oldal), a bal oldali lista alatt kell kiválasztani, hogy ezekből melyik is legyen.


• Az OK gomb megnyomásával eltűnik a beviteli ablak, az adat mező fehérre vált, és megjelenik rajta a kiválasztott adat.

Egy anyaglinknek a megjelenési formája.

• Az "a" betű jelzi, hogy anyaglink, a zárójelen belül pedig a választott anyag indexe olvasható.


• Amennyiben az anyagnak a 2. vagy 3. mérete lett kiválasztva, akkor a zárójelen belül az index után vesszővel elválasztva a 2-es vagy a 3-as szám is megjelenik.


• Ha az egérkurzort a mező fölé visszük, megjelenik egy magyarázó szöveg (Tooltip), ami a választott anyag neve, és a három mérete.

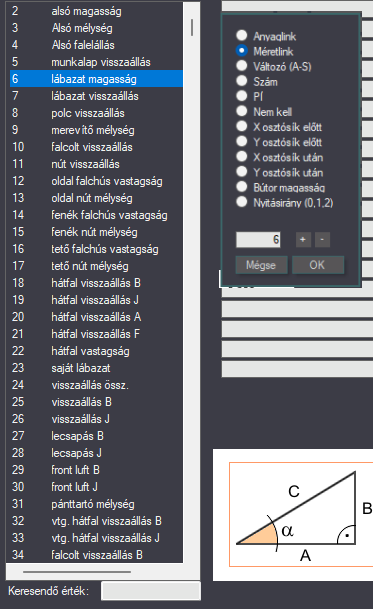

Méretlink
Ilyenkor a bal oldali listán a méretrendszer értékei jelennek meg. Ezekre kattintva szintén az adott méret indexe íródik be.

Egy méretlink megjelenési formája.

• A "m" betű jelzi, hogy méretlink, a zárójelen belül pedig a választott méret indexe olvasható.


• Tooltipként megjelenik a méret a neve és aktuális értéke.

Változó
(A-S) Ezzel lehet hivatkozni valamelyik előző sor végeredményére. Vagy közvetlenül beírjuk, vagy a választott sor betűjelére klikkelünk

 Ilyenkor az adatmezőben a nagybetűs karakter jelenik meg.

Szám

 Egy tetszőleges szám írható be és ez is jelenik meg az adatmezőn,

Pí

 A Pí értéke (3,14...).

Nem kell

 Amennyiben ez az adat kerül a végeredménybe, abban az esetben az adott alapelem sem a rajzon sem a gyártási listákon nem fog megjelenni.

Osztósíkok előtt, után

Az X vagy az Y osztósíkok előtti vagy utáni méretei.

A beviteli mező mellett található ikonokkal a benne lévő számértéket lehet eggyel növelni vagy csökkenteni.

Műveletek megadása

Az adatmezők közötti szűkebb mezőkbe írhatók be a műveletek. A mezőre kattintva a műveleti jelek listája jelenik meg, amiből választhatunk. Ez matematikai és logikai műveleteket, trigonometriai függvényeket tartalmaz.

+ - × / - alapműveletek, összeadás, kivonás, szorzás, osztás
\ - maradék nélküli osztás
mod - osztás utáni maradék
^ - hatványozás
sqrt - négyzetgyökvonás
sin, cos, tg - trigonometriai függvények
Asin, Acos, Atg - arcus sinus…. (az előző függvények visszafejtései)
int – a tizedes értékek elhagyása
== - logikai egyenlőség
<, <=, >, >= - kisebb, kisebb vagy egyenlő, nagyobb, nagyobb vagy egyenlő
<> - nem egyenlő

A táblázat alatt emlékeztetőül találunk egy pár matematikai összefüggést.

Sorok értelmezése

Egy-egy sor 3 különböző módban használható.

Matematikai műveletek

A műveletek balról jobbra haladnak, és nem veszik figyelembe a megszokott prioritásokat. Minden adat között kell lenni műveletnek. Ha hiányzik – nem számol tovább.

Mindig az első adattal kell kezdeni, kivéve, ha függvénnyel kezdődik a sor pl. „sinus A”, ekkor az adatot (A) a 2. pozícióra kell venni, és a műveletet (sin) elé. Így az első mezőben nem szerepel semmi.

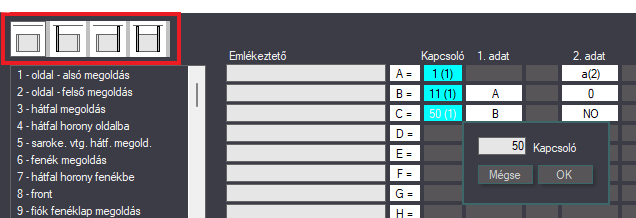

Kapcsolók

A kék mezőkön lehet a kapcsolókat megadni. Ezekre kattintva a bal oldali listán a kapcsolók közül lehet választani.

• Egy kapcsolónak max. 5 állása lehetséges, aminek az adott sorban lévő 5 adat felel meg.


• A sor eredményét a kapcsoló állása határozza meg.


• A fenti sor értelmezése:


• Ha a 3. kapcsoló (hátfalmegoldás) 1. állásba kerül, akkor a sor eredménye az A sor eredménye lesz,


• ha 2. állásba kerül, akkor a G,


• ha 3. állásba, akkor pedig NO érték.


• A kék mezőben zárójelben látható, hogy a 3. kapcsoló aktuális állapota az 1. Ilyenkor az adatok között nem kell műveleteket megadni.


• A bal felső sarokban tudjuk a beállított kapcsolót tesztelni, miután kiválasztjuk a táblázatban, hogy hogyan befolyásolja a végeredményt például.





Logikai választás

• Ha az első és második adat közé egy logikai jel kerül (> < = stb.) akkor a sor eredményét az határozza meg, hogy a logikai összefüggés értéke igaz, vagy hamis.


• Ha igaz, akkor az eredmény a 3. adat lesz, ha hamis akkor a 4. A fenti sor értelmezése:


• Ha a G sor eredménye kisebb vagy egyenlő mint a B sor eredménye, akkor az eredmény 0 lesz, különben az 1. indexű anyag 1. mérete (baloldal anyag vastagság).


• A 2., 3., és 4. adat között itt sem kell műveleti jeleket megadni.



Általánosan

• A cellák értékei a jobb egérgombbal törölhetők.


• Minden sorhoz emlékeztető szöveget lehet írni.


• A sor jeleire (A=, B=, C= stb.) jobb billentyűvel kattintva, ha a sorban bármilyen adat szerepel, az adott sor az összes alatta lévővel együtt egy sorral lejjebb kerül.


• Ha a kiválasztott sorban nincs adat, akkor a lejjebb lévők eggyel feljebb kerülnek.


• A sor változtatásokat a hivatkozások is lekövetik.


• A 0 ikonnal a teljes táblázat kiüríthető.


• A negatívkapcsolóval a végeredmény ellenkező előjelűvé változik.


• Az eredmények 1 tizedesre vannak kerekítve.


• A komplett táblázat az ablak jobb felső sarkában található gombok segítségével másolható, és egy másik helyre beilleszthető.
