Alapadatok

Az oldal két hasábból áll. A bal oldali minden típusnál azonos, viszont a jobb oldali típusonként változik.

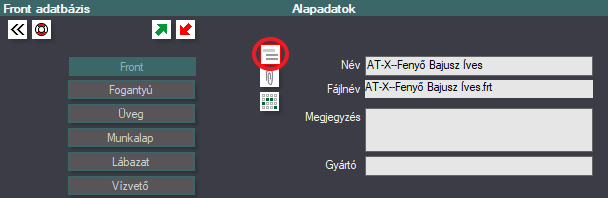

Közös alapadatok

• Itt lehet megadni az elem legfontosabb adatait, nevét, megjegyzését, gyártóját. A fájlnév automatikusan készül. A per jel "/" ilyenkor egy ritkán használt, de fájlnévben megengedett karakterre cserélődik.


• Az alsó részen változatokat hozhatunk létre. Ezekre akkor lehet szükség, ha pl. egy frontnak megjelenésében azonos, de árában különböző változatai léteznek. A tulajdonságoknál ilyenkor a front kiválasztása után a változataiból is kell választani. Természetesen ez nem kötelező.
  A lista alatti ikonokkal lehet értelem szerűen a listát szerkeszteni.


• Az alsó két mezőbe írhatjuk be az elem árkategóriáját, ill. árát, persze ha vannak változatok, akkor változatonként külön-külön. A közvetlen ár beírásának csak a fogantyúknál van értelme.

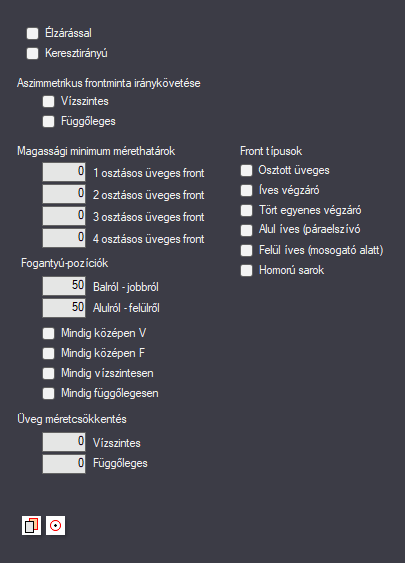

Front alapadatok

Élzárással - Keresztirányú
Ezek csak gyártás-előkészítéshez szükséges információk. A front megjelenését nem befolyásolják, viszont a gyártási lista ezek alapján számol.

Aszimmetrikus frontminta iránykövetése
A vízszintes kapcsolót akkor kell alkalmazni, ha a front vízszintesen aszimmetrikus, és szeretnénk, hogy ez kövesse a bútor jobbos-balos nyitását. Függőleges aszimmetriánál a helyzet hasonló, csak a fordítás a front magassági pozíciójától függ. A front aljának 1 m-nél magasabban kell kezdődnie a függőleges fordításhoz.

Magassági minimum mérethatárok
Az üveges osztott frontok minimum magassági mérethatárai. Az adott osztású front a megadott méret fölött fog csak megjelenni. A képen látható példa szerint, ha egy üveges front magassága 350 mm, akkor nem lesz osztásos még akkor sem, ha a tulajdonságokban ez be lett állítva. 400 és 650 mm között egy osztásos, e fölött két osztásos.

Fogantyú pozíciók
Beállítható, hogy a szélső fogantyúk a front széleitől milyen távolságra legyenek. A fogantyú pozícionálásának ez az első lépése, ehhez képest további módosításokra van lehetőség a fogantyú beállításainál, a bútoron, a tulajdonságokban, és berendezés után is.

Front típusok
Ezzel beállíthatjuk, hogy a tulajdonságokban a szűrő megtalálja az adott frontot, természetesen ennek csak akkor lesz értelme, hogyha a megfelelő helyen a frontfájlban van is olyan elem.

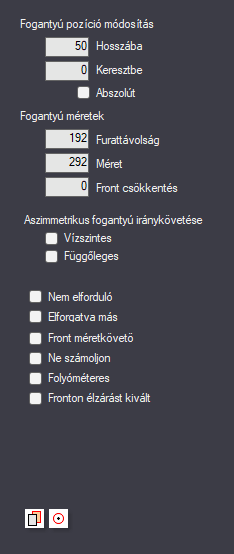

Fogantyú alapadatok

Fogantyú pozíció módosítás
A fogantyú pozíciója mindig a furat helye. Két furat esetén a front széléhez közelebb eső furat. Az aktuális fronthoz rendelt fogantyú pozíciókat tudjuk itt módosítani, de nem szélességbe és magasságba, hanem hosszába és keresztbe, ami a fogantyú helyzetéből adódik. Olyan fogantyúknál van erre szükség elsősorban, ahol a hossza jóval meghaladja a furattávolságot, és így normál körülmények mellett kilógna a frontból.
Az abszolút kapcsolóval a hozott, fronthoz rendelt fogantyú pozíciókat elveszítjük, és csak az itt beírt pozíciók lesznek alkalmazva.

Fogantyú méretek
Furattávolság. Két furatú fogantyúk esetén a furatok közötti távolság. Fontos pontosan megadni, mivel a program ez alapján helyezi fel a fogantyút
Méret. A fogantyú teljes hossza. Csak információ jellegű, a megjelenést nem befolyásolja.
Front csökkentés. Élbeültetett fogantyúk esetén mennyivel legyen a front kisebb.

Aszimmetrikus fogantyú iránykövetése
Aszimmetrikus fogantyúk esetén - a frontokhoz hasonlóan - forduljon-e a fogantyú vízszintesen, vagy függőlegesen szükség esetén.

Nem elforduló
A fogantyút nem lehet elforgatni, pl. élbeültetett fogantyúk, lógó fogantyúk.

Elforgatva más
Olyan fogantyú, amit ha elforgatunk máshogy néz ki, pl. hosszúkás a talpa, és a fogó része lóg, vagyis a talp része fordul, de a lógó része mindig függőleges. Ilyenkor a két állapotot külön meg kell szerkeszteni a fronteditorban. Az alaphelyzet a vízszintes, mint minden fogantyúnál. A függőlegest a fiókelő helyén kell szerkeszteni.

Front méretkövető
Olyan fogantyú, aminek a mérete a front méretével párhuzamosan változik. Ilyenek pl. az élbeültetett fogantyúk.

Ne számoljon
A listában nem fog szerepelni.

Folyóméteres
A listában nem darabban, hanem folyóméterben kapjuk az összesített mennyiségét.

Fronton élzárást kivált
A fronton élzárás lesz körbe, ha ez a fogantyú kerül rá.

Folyóméteres alapadatok

Ráhagyás gérvágásnál
A folyóméteres elemek számolásánál, gérvágásonként hozzáadja az összesített hosszmérethez a beírt értéket. Sarkonként kétszer, mivel egy sarok két gérvágásnak számít. Az érték független a gérvágás szögétől.

Szálban
Amennyiben ezt bekapcsoljuk, akkor a folyóméteres elemek nem méterben, hanem szál darabban lesznek összesítve, a szálméretnek megfelelően.
