Bonyolult alaprajz készítése

Alapformáktól eltérő, komplikáltabb alaprajz készítése sarokpontok meghatározásával, a régi alaprajztervezőben

Javaslat!
Minden új fal egy újabb önálló hordozó felület lesz. Túl sok fal esetén könnyen áttekinthetetlenné válhat a szoba. Lehet, hogy kisebb beugrásokat érdemesebb falhasábokból megoldani.

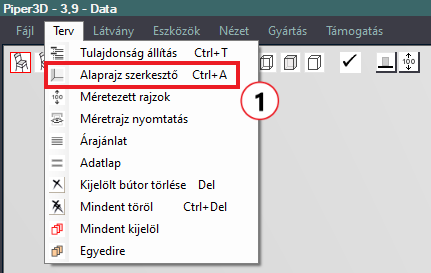

1. Lépjen be az alaprajz szerkesztő (Ctrl+A) oldalra. A szoba alapméreteinek utólagos megváltoztatása, jelenleg még csak a Régi alaprajztervezővel lehetséges, ennek ideiglenes beállítása az alapbeállításoknál, a berendezés oszlopban található.

Amennyiben szükséges, állítsa be az alapméreteket a szoba alapméreteinek megváltoztatása példában leírtak alapján.



Az egyszerűség kedvéért javasolt valamelyik alapséma alkalmazása a Saroklecsapásos szoba készítése szerint.

A továbbiakban a sarkok megduplázásával és mozgatásával lehet az alaprajzot tetszőlegesen bonyolítani.

Sarok duplázás

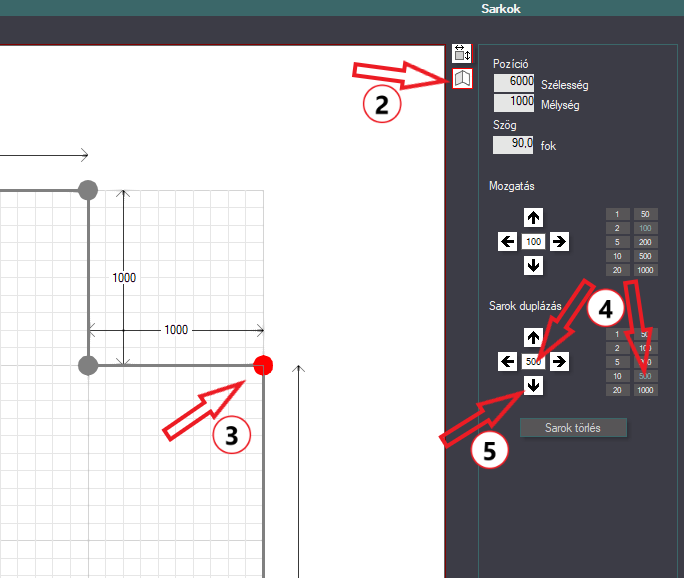

2. Kapcsoljon a sarkok fülre.

3. Jelölje ki egérrel azt a sarkot, amelyet meg szeretne duplázni.

4. Írjon be egy értéket, vagy klikkeljen az egyik alapértékre, amennyivel szeretné az új sarokpontot arrébb helyezni.

5. Klikkeljen arra a nyílra, amelyik irányba szeretné az új sarkot helyezni.

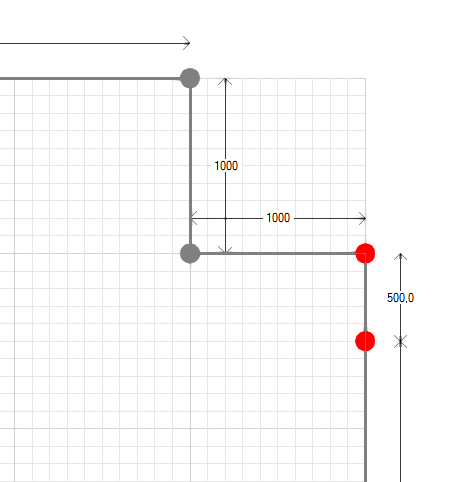

Eredmény:

Sarok mozgatás

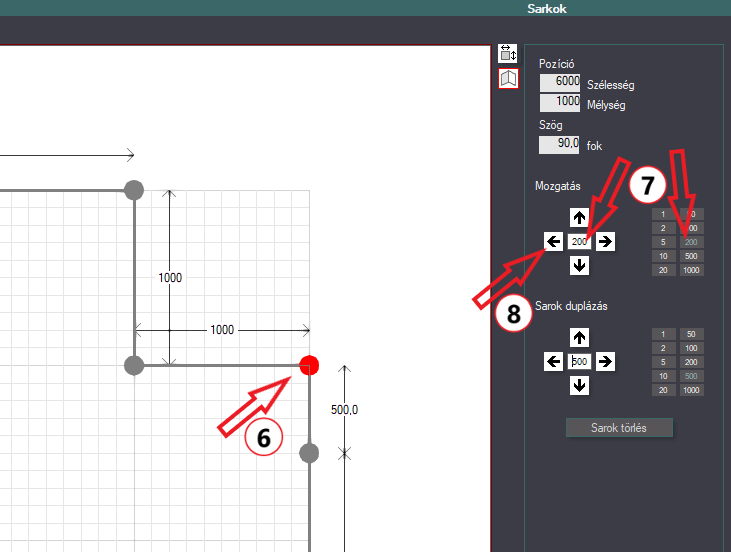

6. Jelölje ki egérrel azt a sarkot, amelyet mozgatni szeretne.

7. Írjon be egy értéket, vagy klikkeljen az egyik alapértékre, amennyivel szeretné az új sarokpontot arrébb helyezni.

8. Klikkeljen arra a nyílra, amelyik irányba szeretné a sarkot mozgatni.

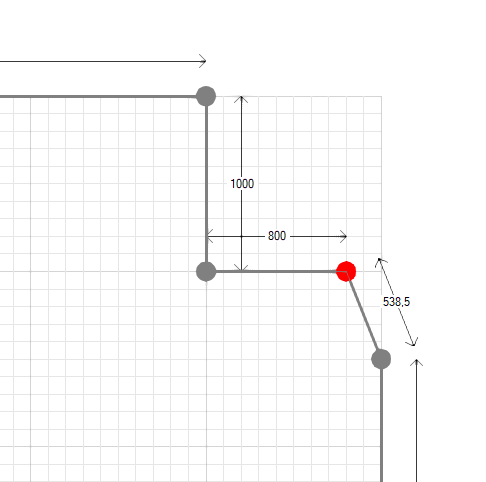

Eredmény:

A lépések tetszőlegesen ismételhetők.

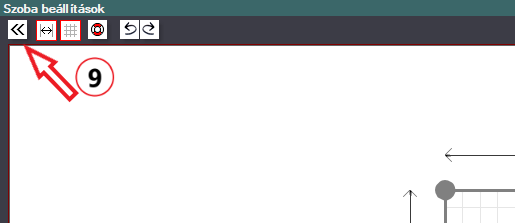

9. Lépjen vissza a főoldalra.


Kulcsszavak: #bonyolult alaprajz #sarok duplázás #sarok mozgatás
