Táblafelosztó gépvezérlő kimenetek

2024. májustól a Piper3D 3.9 verziójában, elérhető a táblafelosztó gépekhez közvetlen kimenetek a gyártás-előkészítőből.

Jelenleg támogatott vezérlő programok, több géptípushoz:

• Opal, Pios, PiosProv1
• HHOS - Holz-Her
• PiosProv2
• PiosProv3

  Gépek: Panhans Euro 5, 5.1, PA3100, Eurostar, Ecopan, Euro 10, S45
  Holz-Her CUT85, CUT70, Tectra, Zentrex, Linea, CUT82, PK álló táblafelosztó

Folyamatban lévő fejlesztések:

• Homag
• SCM
• Schelling gépekhez.

A táblafelosztó vezérlés modul a gyártás-előkészítő mellé vásárolható meg.

Az alábbi videóban részletesen mutatjuk be gépvezérlő kimenetek használatát:

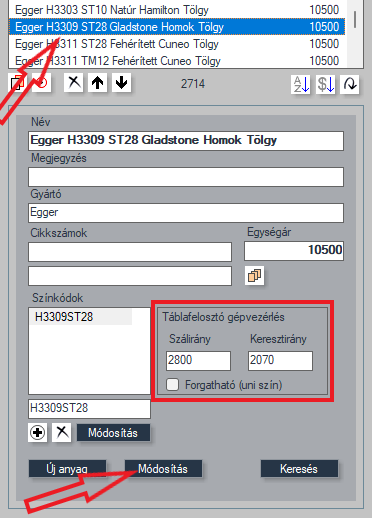

Első lépésben az alapanyagoknál, a konkrét anyagot kiválasztva kell beállítani a pontos táblaméretet és a forgathatóságot, uni színeknél.

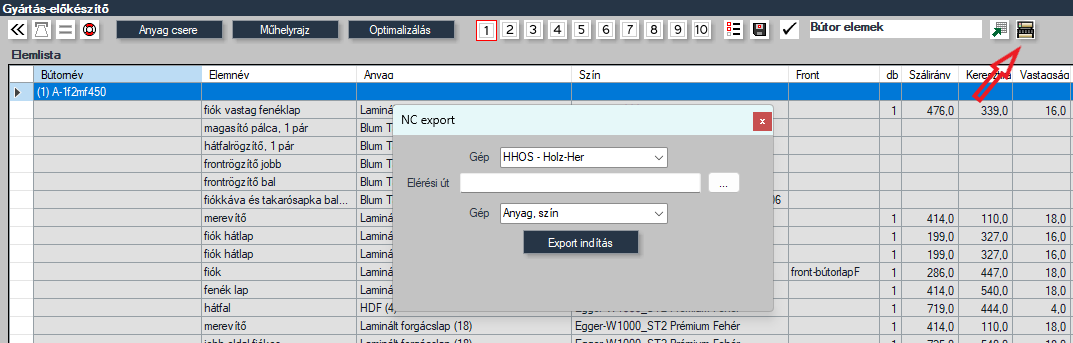

A gyártás-előkészítőben a bútorok kijelölése után a táblafelosztó gépvezérlő kimenetek    ikonra kattintva, új export ablak nyílik meg.

Az első sorban a gép típusát vagy a vezérlő programot kell kiválasztani.

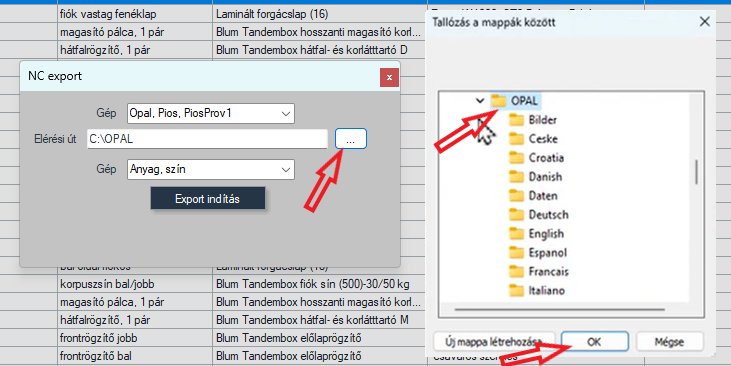

A második sorban a felugró ablakban, a táblafelosztó program gyökérkönyvtárát kell beállítani, az adatok mentése a megfelelő mappákba fog megtörténni. Ezt a kiválasztást csak egyszer kell megtenni, a program megjegyzi a beállítást.

A harmadik sorban a legördülő menüben választhatjuk ki, hogy anyagot vagy színt esetleg mindkettőt küldje ki a vezérlőprogramba.

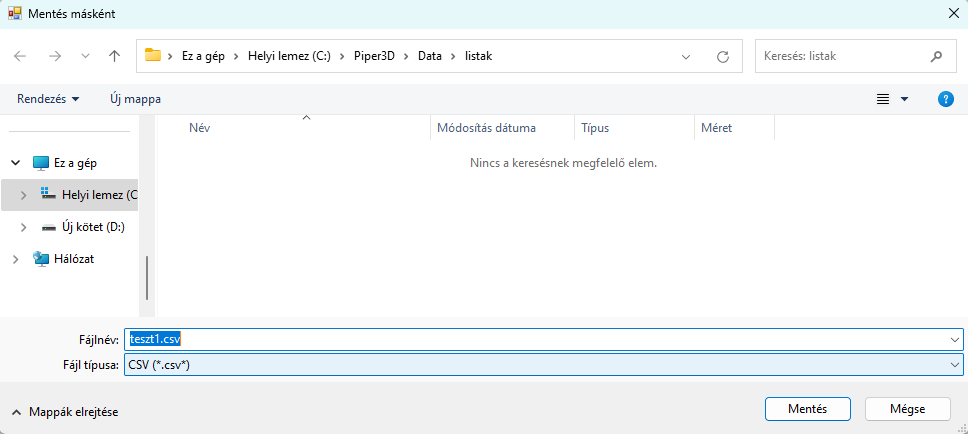

A beállítások elvégzése után a    gombra kattintva, a felugró ablakban a mentés nevét lehet módosítani, alapból a Piperben elmentett szoba nevét ajánlja fel.

Mentés után megjelenik a feldolgozott elemek száma.

Az export után két helyre történik meg a mentés, a Piper3D > Data > listak mappába és a beállított vezérlőprogram gyökérkönyvtárának megfelelő mappáiba.

Ha a listában azonos színkóddal vannak korpusz és front anyagok, akkor azok a vezérlőprogramban összevonásra kerülnek.

A gépvezérlőprogram megnyitása után már csak az optimalizálásra kiválasztott anyagot kell kiválasztani.
