Méretrajz

Az alábbi videóban az elkészült tervek méretezését és megjegyzések elhelyezését mutatjuk be:

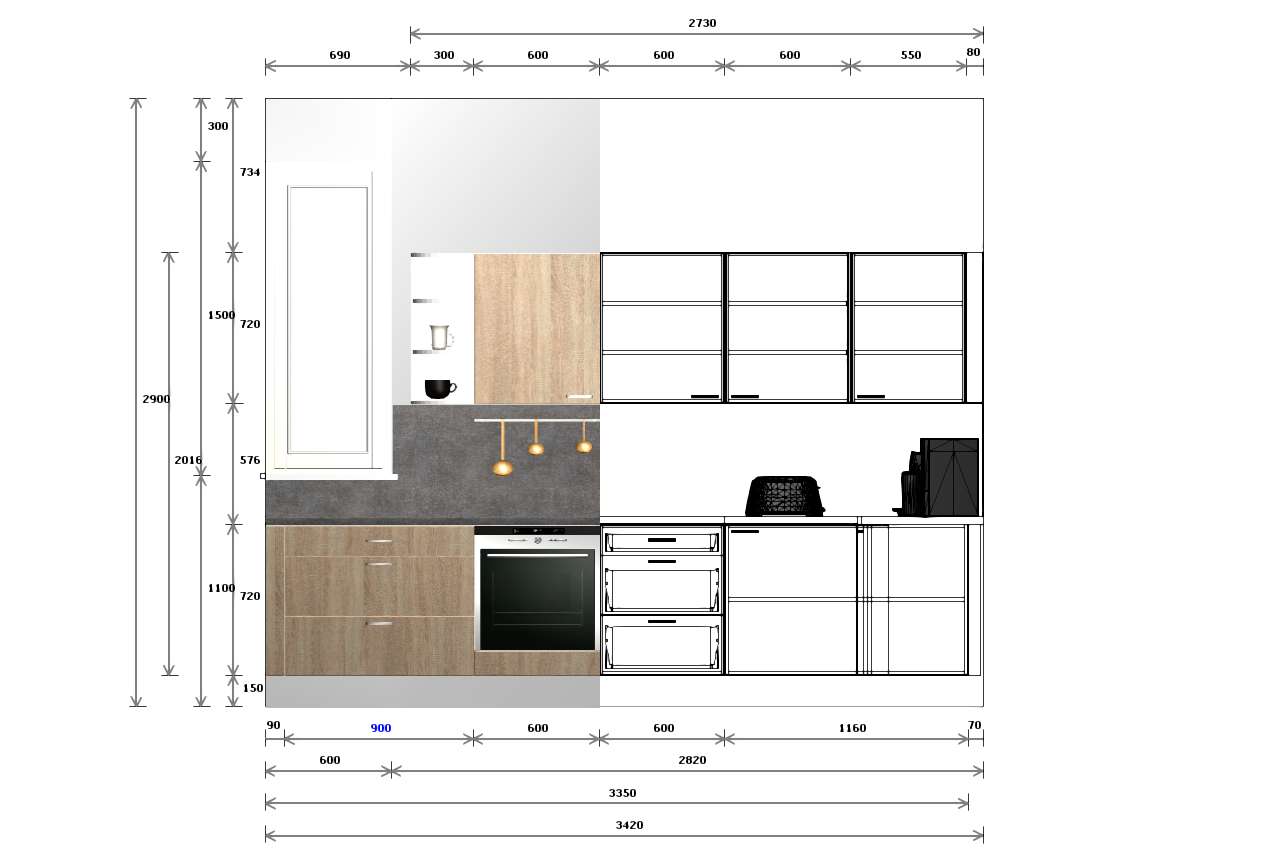

Méretezett rajzok, új méretrajz beállítások, 10. fül.

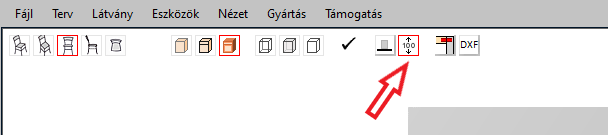

• Ez az ikon csak elölnézet vagy felülnézet kiválasztása után jelenik meg!

• A méretek megjelenéséhez szükséges, a felső soron is kiválasztani a méretrajz ikonját.

A falnézet ikont kijelölve, csak az aktuális falon lévő elemek jelennek meg.

Többféle megjelenítés közül választhatunk.

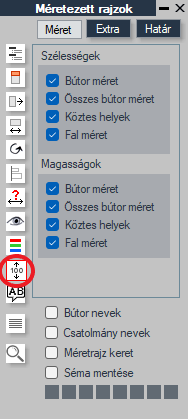

• A méret fülön, a jelölőnégyzetekbe tett pipákkal választhatjuk ki milyen méretek jelenjenek meg a rajzon. Elölnézetben a szélességi és magassági, felülnézetben a szélességi  és mélységi méretvonalak kerülnek a rajzra.

Bútor méret - Méretezhetőre beállított elemek

Összes bútor méret - a falon lévő bútorok (bútor típusra állított elemek) összesített mérete

Köztes helyek - Az elemek, falak közötti távolsága

Fal méret - Alaprajz tervezőben beállított méretek

Mélységi méretvonalak - Felülnézeti rajzon választható

Bútor nevek - Az elemek nevei felkerülnek a rajzra

Csatolmány nevek - Megjelennek a csatolt elemek nevei pl. gardrób front kerethez csatolt további elemek

Méretrajz keret - Bepipálva, teljes képernyőre változik a nézet, a megjelenő piros keret a nyomtatandó lap méretét jelképezi. Egérgörgővel állíthatjuk a a rajz méretét, lenyomott bal egérgombbal a rajz pozícióját állíthatjuk a keretben. Kilépni a teljes képernyőből az Esc billentyű lenyomására lehet.

Fontos! Ha további módosítások miatt kilépünk a teljes képernyős nézetből, a változtatások elvégzése után, a pipát újra be kell kapcsolnunk a méretrajz helyes elkészítéséhez!
Ha teljes képernyőnél nem látjuk a egész piros keretet, a Windows beállítások, kijelző oldalán, 100%-ra kell állítani a méretezést!

A jobb felső sarokban az arányszámra kattintva, egy listából választhatunk valóságos vagy általános kicsinyített méretarányt.

Séma mentése - bepipálva, majd az alatta kiválasztott négyzetek valamelyikére kattintva mentődik el a beállított séma.

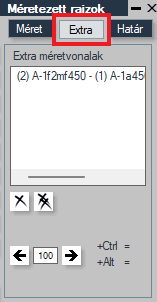

Az extra fülön, a létrehozott extra méretvonalakat, kijelölés után lehet a rajzon elmozgatni a beírt értékkel, a nyilakra kattintva.

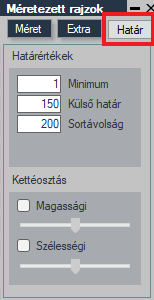

A határ fül beállításai:

Minimum - Az adott érték alatti méretek nem jelennek meg a rajzon

Külső határ - Az adott értéknél kisebb méretvonalnál az érték kívülre kerül

Sortávolság - Méretvonalak közötti távolság

Kettéosztás - Kiválasztva, a méretvonalak mindkét oldalon megjelennek, a csúszkának megfelelő elosztásban, állításakor megjelenik az osztósík.

• A beállított, beméretezett rajzot a menüben a terv fül alatt, a méretrajz nyomtatás ikonra kattintva elmenthetjük vagy nyomtathatjuk.
